Attuatore motore passo-passo lineare ACME esterno NEMA 11 1,8 gradi 0,12 Nm 1,0 A Vite di comando bipolare 150 mm
-
Manuali e documentazione:
Attuatore motore passo-passo lineare ACME esterno NEMA 11 1,8 gradi 0,12 Nm 1,0 A Vite di comando bipolare 150 mm

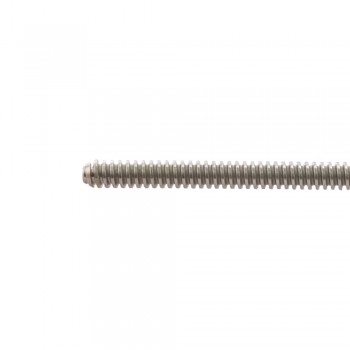

Questo modello è un motore passo-passo lineare a vite ACME Nema 11 con un'altezza del motore di 46 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1A. È integrato con un diametro di Φ4,76 mm (0,1874"), una lunghezza della vite ACME di 150 mm (5,9055") e un dado a vite POM, la corsa lineare è di 1,27 mm (0,05") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 11E18S1004FD5-150RS
Tipo di motore: Esterno(ACME)
Angolo di passo: 1.8°
Tenendo la coppia: 0.12Nm(16.99once pollici)
Corrente/fase nominale: 1A
Resistenza di fase: 3.7ohms
Induttanza: 3.7mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 46mm
Lunghezza della vite di piombo: 150mm(5.9055")
Diametro della vite di piombo: Φ4.76mm(0.1874")
Risoluzione/Passo: 0.00635mm(0.00025")
Passo Vite: 1.27mm(0.05")
Numero di cavi: 4
Numero di avviamenti di thread: 1
Lunghezza del cavo: 300mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 3.7 |
| Resistenza di fase(ohm) | 3.7 |
| Corrente nominale (A) | 1.0 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Acme) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 46 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 4.76 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 1.27 |
| Risoluzione/Passo(mm) | 0.00635 |
| Classificazione IP | 40 |
