Attuatore motore passo-passo lineare Acme esterno NEMA 11 bipolare 1,0 A 1,8 gradi 0,12 Nm Rivoluzione cavo 2,54 mm (0,1") Vite di comando 150 mm

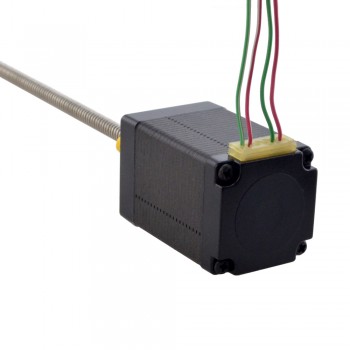

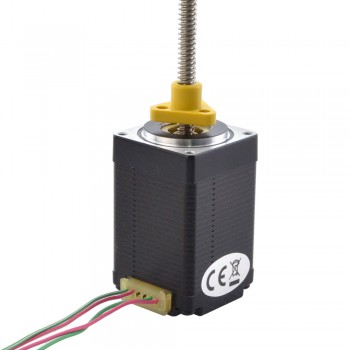

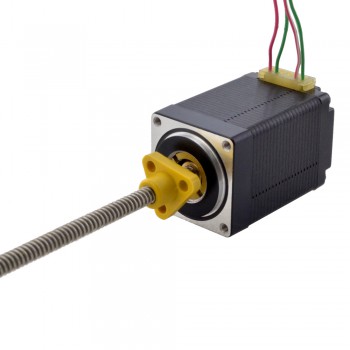

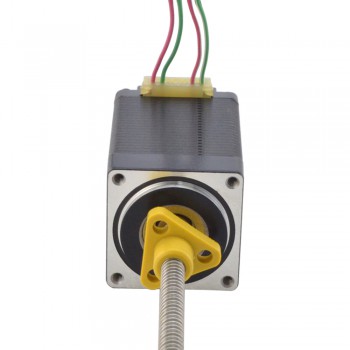

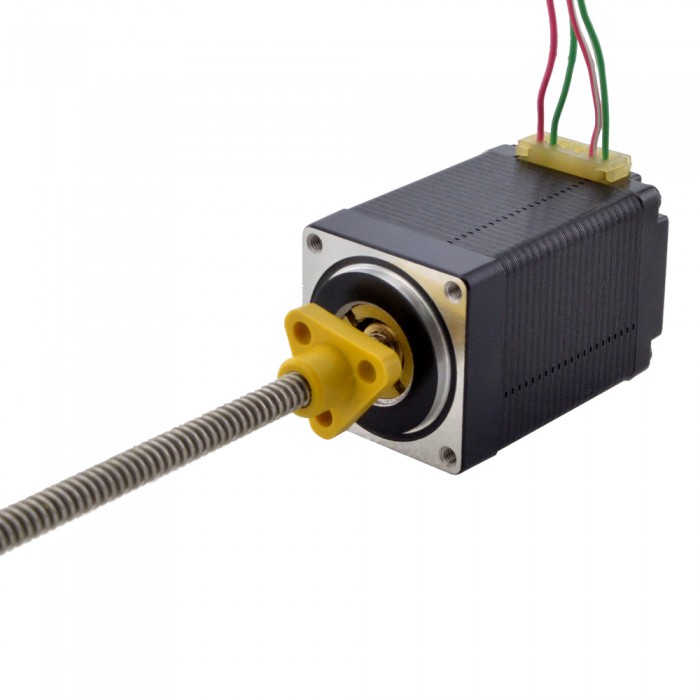

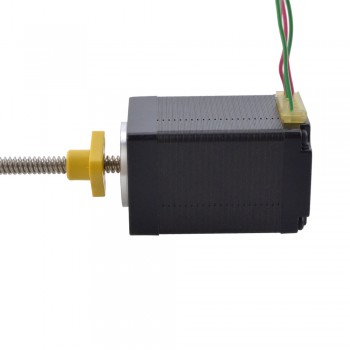

Questo modello è un motore passo-passo lineare a vite ACME Nema 11 con un'altezza del motore di 46 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1A. È integrato con un diametro di Φ4,76 mm (0,1874"), una lunghezza della vite ACME di 150 mm (5,9055") e un dado a vite POM, la corsa lineare è di 2,54 mm (0,1") per giro. Ha le caratteristiche di alte prestazioni, lunga vita, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 11E18S1004GD5-150RS
- Tipo di motore: External(ACME)
- Angolo di passo: 1.8°
- Tenendo la coppia: 0.12Nm(16.99oz.in)
- Corrente/fase nominale: 1A
- Resistenza di fase: 3.7ohms
- Induttanza: 3.7mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 46mm

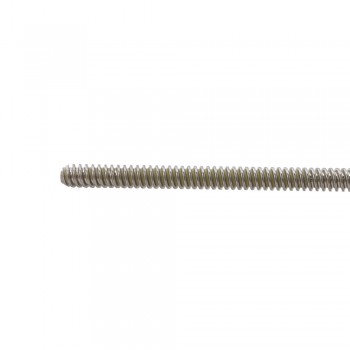

- Lunghezza della vite di piombo: 150mm(5.9055")
- Diametro della vite di piombo: Φ4.76mm(0.1874")
- Risoluzione/Passo: 0.0127mm(0.0005")
- Passo Vite: 2.54mm(0.1")
- Numero di cavi: 4
- Numero di avviamenti di thread: 2
- Lunghezza del cavo: 300mm

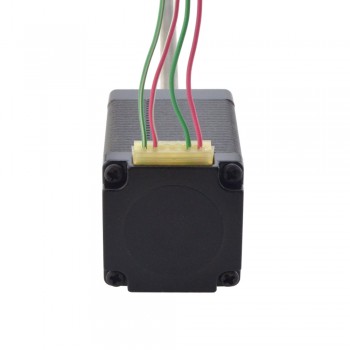

Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 3.7 |
| Resistenza di fase(ohm) | 3.7 |
| Corrente nominale (A) | 1.0 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Acme) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 46 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 4.76 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2.54 |
| Risoluzione/Passo(mm) | 0.0127 |
| Classificazione IP | 40 |
