Attuatore motore passo-passo lineare ACME esterno NEMA 11 1,8 gradi 0,12Nm 1,0A Rivoluzione piombo 5,08mm(0.2") Vite di comando 150mm

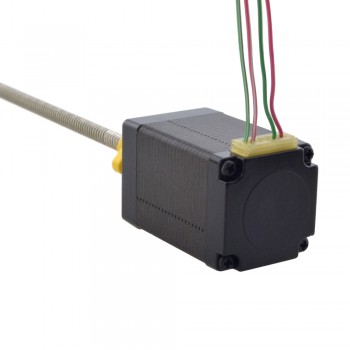

Questo modello è un motore passo-passo lineare a vite ACME Nema 11 con un'altezza del motore di 46 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1A. È integrato con un diametro di Φ4,76 mm (0,1874"), una lunghezza della vite ACME di 150 mm (5,9055") e un dado a vite POM, la corsa lineare è di 5,08 mm (0,2") per giro. Ha le caratteristiche di alte prestazioni, lunga vita, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 11E18S1004HD5-150RS
- Tipo di motore: External(ACME)
- Angolo di passo: 1.8°
- Tenendo la coppia: 0.12Nm(16.99oz.in)
- Corrente/fase nominale: 1A
- Resistenza di fase: 3.7ohms
- Induttanza: 3.7mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 46mm

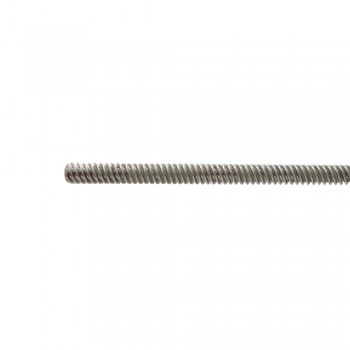

- Lunghezza della vite di piombo: 150mm(5.9055")
- Diametro della vite di piombo: Φ4.76mm(0.1874")
- Risoluzione/Passo: 0.0254mm(0.001")
- Passo Vite: 5.08mm(0.2")
- Numero di cavi: 4
- Numero di avviamenti di thread: 4
- Lunghezza del cavo: 300mm
Connessione
A+
|
A-
|
B+
|
B-
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 3.7 |
Resistenza di fase(ohm) | 3.7 |
Corrente nominale (A) | 1.0 |
Angolo di passo(deg.) | 1.8 |
Tipo di motore lineare | Esterno(Acme) |
Specifica fisica | |
Lunghezza del corpo(mm) | 46 |
Dimensioni telaio(mm) | Nema 11 (28 x 28) |
Lunghezza cavo(mm) | 300 |
Diametro vite di comando(mm) | 4.76 |
Lunghezza vite di comando(mm) | 150 |
Numero di cavo | 4 |
Passo Vite(mm) | 5.08 |
Risoluzione/Passo(mm) | 0.0254 |
Classificazione IP | 40 |
