NEMA 11 Vite a ricircolo di sfere esterna Motore passo-passo Attuatore lineare Bipolare 1,8 Gradi 0.1Nm 1.0A Giro di piombo 2mm(0.07874") Vite di comando 150mm
-
Manuali e documentazione:
NEMA 11 Vite a ricircolo di sfere esterna Motore passo-passo Attuatore lineare Bipolare 1,8 Gradi 0.1Nm 1.0A Giro di piombo 2mm(0.07874") Vite di comando 150mm

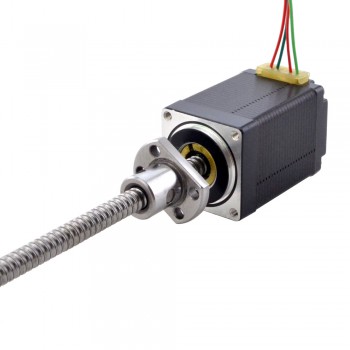

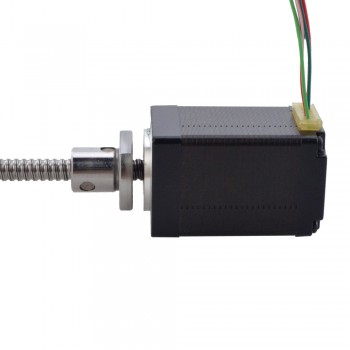

Questo modello è un motore passo-passo lineare con vite a ricircolo di sfere Nema 11 con un'altezza del motore di 46 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1A. È integrato con una vite a ricircolo di sfere di 6 mm (0,2362") di diametro e 150 mm (5,9055") di lunghezza e un dado a vite in acciaio, la corsa lineare è di 2 mm (0,07874") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 11E18S1004BAM5-150RS
Tipo di motore: Esterno (vite a sfere)
Angolo di passo: 1.8°
Tenendo la coppia: 0.1Nm(14.16once pollici)
Corrente/fase nominale: 1A
Resistenza di fase: 3ohms
Induttanza: 2mH±20%(1KHz)
Grado di precisione: C7
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 46mm
Lunghezza della vite di piombo: 150mm(5.9055")
Diametro della vite di piombo: Φ6mm(0.2362")
Risoluzione/Passo: 0.01mm(0.0003937")
Passo Vite: 2mm(0.07874")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 2 |
| Resistenza di fase(ohm) | 3 |
| Corrente nominale (A) | 1.0 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Vite a sfera) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 46 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 6 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Classificazione IP | 40 |
