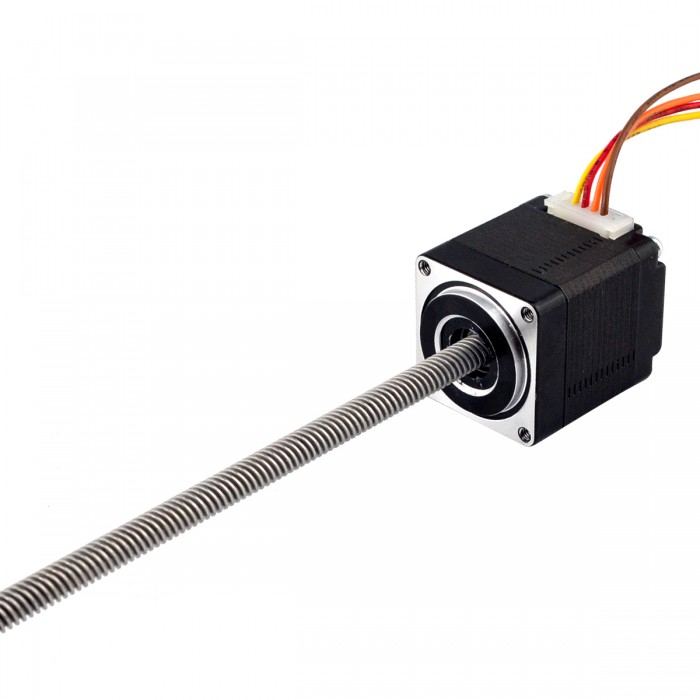

Nema 11 Attuatore motore passo-passo lineare non prigioniero Bipolare 1,8 gradi 1,8 gradi 0,75 A Cavo 4,877 mm/0,192" Vite di comando 150 mm
Questo modello è il motore economico Attuatore lineare che ha denominato Nema 11 attuatore lineare non captive, era composto da 34 mm 0,75 A Nema 11 motore passo-passo da 1,8 mm e lunghezza 150 mm Tr5,56x4,8768 vite lineare.
Specifica Elettrica
- Codice Articolo del Costruttore: 11N13S0754QE-150RS(11LS13-0754N-150C)
- Tipo di motore: Non Captive
- Angolo di passo: 1,8 gradi
- Spinta minima: 0.64N(300pps)
- Corrente/fase nominale: 0.75A
- Resistenza di fase: 3.2ohms
- Tensione nominale: 2.4V
- Induttanza: 2.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 34mm
- Lunghezza della vite di piombo: 150mm(3.937")
- Diametro della vite di piombo: Φ5.56mm(0.2189")
- Risoluzione/Passo: 0.024384mm(0.00096")
- Passo Vite: 4.8768mm(0.192")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 150g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Marrone
|
Giallo
|
Arancia
|
Risorse
- Scheda tecnica completa: 11N13S0754QE-150RS.pdf
- 11N13S0754QE-150RS(11LS13-0754N-150C).STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 2 |
| Spinta minima(N) | 0.64 |
| Resistenza di fase(ohm) | 3.2 |
| Corrente nominale (A) | 0.75 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Non-Captive |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 5.56 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 4.8768 |
| Risoluzione/Passo(mm) | 0.024384 |
| Classificazione IP | 40 |
