Motore passo-passo lineare ibrido con vite a sfere esterna NEMA 17 2,5 A 0,5 Nm 48 mm Vite di comando pila 150 mm
-
Manuali e documentazione:
Motore passo-passo lineare ibrido con vite a sfere esterna NEMA 17 2,5 A 0,5 Nm 48 mm Vite di comando pila 150 mm

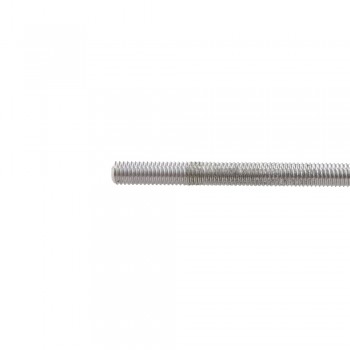

Questo modello è un motore passo-passo lineare con vite a ricircolo di sfere Nema 17 con un'altezza del motore di 48 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 2,5 A. È integrato con una vite a ricircolo di sfere di 6 mm (0,2362") di diametro 150 mm (5,9055") di lunghezza e un dado a vite in acciaio, la corsa lineare è di 1 mm (0,03937") per giro.
Specifica Elettrica

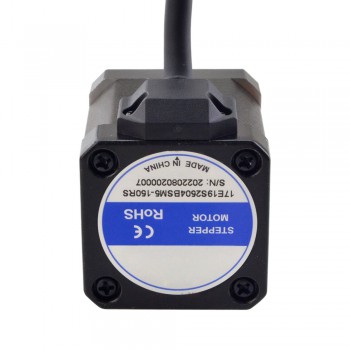

Codice Articolo del Costruttore: 17E19S2504BSM5-150RS
Tipo di motore: Esterno (vite a sfere)
Angolo di passo: 1.8°
Tenendo la coppia: 0.5Nm(70.81once pollici)
Corrente/fase nominale: 2.5A
Resistenza di fase: 0.78ohms
Induttanza: 1.5mH±20%(1KHz)
Grado di precisione: C7
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza della vite di piombo: 150mm(5.9055")
Diametro della vite di piombo: Φ6mm(0.2362")
Risoluzione/Passo: 0.005mm(0.0001969")
Passo Vite: 1mm(0.03937")
Numero di cavi: 4
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 1.5 |
| Resistenza di fase(ohm) | 0.78 |
| Corrente nominale (A) | 2.5 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Vite a sfera) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 6 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 1 |
| Risoluzione/Passo(mm) | 0.005 |
| Classificazione IP | 40 |
