NEMA 17 Attuatore motore passo-passo lineare Acme non prigioniero 1,5 A Bipolare 1,8 gradi 0,3 Nm Vite di comando 200 mm
-
Manuali e documentazione:
NEMA 17 Attuatore motore passo-passo lineare Acme non prigioniero 1,5 A Bipolare 1,8 gradi 0,3 Nm Vite di comando 200 mm

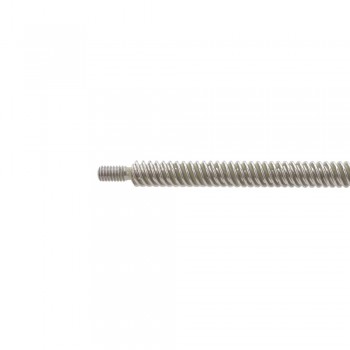

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 17 con un'altezza del motore di 34 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1,5 A. È integrato con un diametro di Φ6.35mm(0.25"), 200mm(7.8740") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 6.35mm(0.25") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 17N13S1504RF5-200RS
Tipo di motore: Non-prigioniero
Angolo di passo: 1.8°
Tenendo la coppia: 0.3Nm(42.48once pollici)
Corrente/fase nominale: 1.5A
Resistenza di fase: 1.7ohms
Induttanza: 2.8mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm
Lunghezza della vite di piombo: 200mm(7.8740")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione/Passo: 0.03175mm(0.00125")
Passo Vite: 6.35mm(0.25")
Numero di cavi: 4
Numero di avviamenti di thread: 4
Lunghezza del cavo: 500mm
Connessione
A+ | A- | B+ | B- |
Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 2.5 |
Resistenza di fase(ohm) | 1.7 |
Corrente nominale (A) | 1.5 |
Angolo di passo(deg.) | 1.8 |
Tipo di motore lineare | Non-prigioniero |
Specifica fisica | |
Lunghezza del corpo(mm) | 34 |
Dimensioni telaio(mm) | Nema 17 (42 x 42) |
Lunghezza cavo(mm) | 500 |
Diametro vite di comando(mm) | 6.35 |
Lunghezza vite di comando(mm) | 200 |
Numero di cavo | 4 |
Passo Vite(mm) | 6.35 |
Risoluzione/Passo(mm) | 0.03175 |
Classificazione IP | 40 |
