NEMA 17 Attuatore lineare passo-passo ibrido Acme Non-prigioniero 1,8 gradi 0,5 Nm 2,5 A 48 mm Stack Lead Revolution 1,27 mm (0,05") Vite di comando 200 mm
-
Manuali e documentazione:
NEMA 17 Attuatore lineare passo-passo ibrido Acme Non-prigioniero 1,8 gradi 0,5 Nm 2,5 A 48 mm Stack Lead Revolution 1,27 mm (0,05") Vite di comando 200 mm

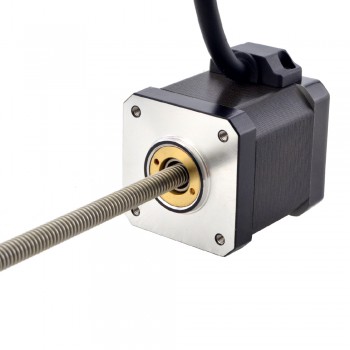

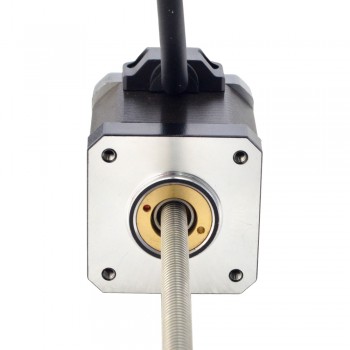

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 17 con un'altezza del motore di 48 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 2,5 A. È integrato con un diametro di Φ6.35mm(0.25"), 200mm(7.8740") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 1.27mm(0.05") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 17N19S2504FF5-200RS
Tipo di motore: Non prigioniero
Angolo di passo: 1.8°
Tenendo la coppia: 0.5Nm(70.82once pollici)
Corrente/fase nominale: 2.5A
Resistenza di fase: 0.8ohms
Induttanza: 1.8mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza della vite di piombo: 200mm(7.8740")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione/Passo: 0.00635mm(0.00025")
Passo Vite: 1.27mm(0.05")
Numero di cavi: 4
Numero di avviamenti di thread: 1
Lunghezza del cavo: 500mm
Connessione
A+ | A- | B+ | B- |
Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 1.8 |
Resistenza di fase(ohm) | 0.8 |
Corrente nominale (A) | 2.5 |
Angolo di passo(deg.) | 1.8 |
Tipo di motore lineare | Non-prigioniero |
Specifica fisica | |
Lunghezza del corpo(mm) | 48 |
Dimensioni telaio(mm) | Nema 17 (42 x 42) |
Lunghezza cavo(mm) | 500 |
Diametro vite di comando(mm) | 6.35 |
Lunghezza vite di comando(mm) | 200 |
Numero di cavo | 4 |
Passo Vite(mm) | 1.27 |
Risoluzione/Passo(mm) | 0.00635 |
Classificazione IP | 40 |
