Attuatore lineare motore passo-passo Acme NEMA 23 bipolare 3,0 A 1,8° 1Nm Rivoluzione cavo 5,08 mm (0,2") Vite di comando 200 mm
-
Manuali e documentazione:
Attuatore lineare motore passo-passo Acme NEMA 23 bipolare 3,0 A 1,8° 1Nm Rivoluzione cavo 5,08 mm (0,2") Vite di comando 200 mm

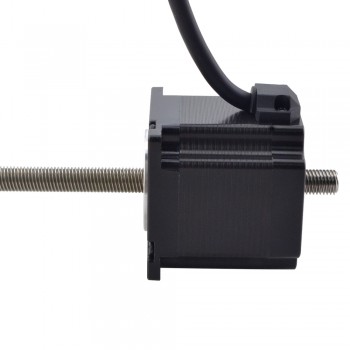

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 23 con un'altezza del motore di 56 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 3 A. E' integrato con un diametro Φ9.525mm(0.375"), 250mm(9.8425") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 5.08mm(0.2") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 23N22S3004HG5-250RS
Tipo di motore: Non prigioniero
Angolo di passo: 1.8°
Tenendo la coppia: 1Nm(141.64once pollici)
Corrente/fase nominale: 3A
Resistenza di fase: 1.1ohms
Induttanza: 4.5mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 56mm
Lunghezza della vite di piombo: 250mm(9.8425")
Diametro della vite di piombo: Φ9.525mm(0.375")
Risoluzione/Passo: 0.0254mm(0.001")
Passo Vite: 5.08mm(0.2")
Numero di cavi: 4
Numero di avviamenti di thread: 4
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4.5 |
| Resistenza di fase(ohm) | 1.1 |
| Corrente nominale (A) | 3.0 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Non-prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 56 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 9.525 |
| Lunghezza vite di comando(mm) | 250 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 5.08 |
| Risoluzione/Passo(mm) | 0.0254 |
| Classificazione IP | 40 |
