NEMA 24 Attuatore per motore passo-passo lineare ibrido Acme esterno 1,8 gradi 2,5 Nm 5,0 A 75 mm Stack Lead Revolution 5,08 mm (0,2") Vite di comando 200 mm

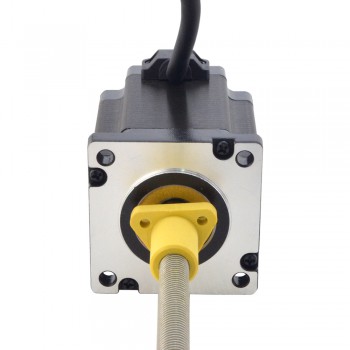

Questo modello è un motore passo-passo lineare a vite ACME Nema 24 con un'altezza del motore di 75 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 5 A. È integrato con un diametro di Φ9,525 mm (0,375"), una lunghezza della vite ACME di 200 mm (7,8740") e un dado a vite POM, la corsa lineare è di 5,08 mm (0,2") per giro. Ha le caratteristiche di alte prestazioni, lunga vita, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 24E30S5004HG5-200RS
- Tipo di motore: External(ACME)
- Angolo di passo: 1.8°
- Tenendo la coppia: 2.5Nm(354.1oz.in)
- Corrente/fase nominale: 5A
- Resistenza di fase: 0.57ohms
- Induttanza: 2mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 60 x 60mm
- Altezza del motore: 75mm
- Lunghezza della vite di piombo: 200mm(7.8740")
- Diametro della vite di piombo: Φ9.525mm(0.375")
- Risoluzione/Passo: 0.0254mm(0.001")
- Passo Vite: 5.08mm(0.2")
- Numero di cavi: 4
- Numero di avviamenti di thread: 4
- Lunghezza del cavo: 500mm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 2 |
| Resistenza di fase(ohm) | 0.57 |
| Corrente nominale (A) | 5.0 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Acme) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 75 |
| Dimensioni telaio(mm) | Nema 24 (60 x 60) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 9.525 |
| Lunghezza vite di comando(mm) | 200 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 5.08 |
| Risoluzione/Passo(mm) | 0.0254 |
| Classificazione IP | 40 |
