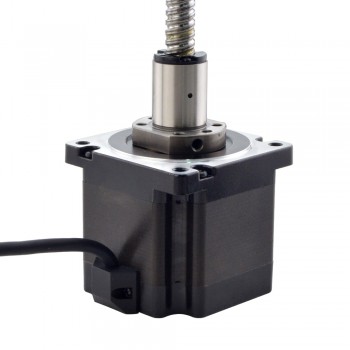

Attuatore motore passo-passo lineare a vite a ricircolo di sfere NEMA 34 esterno 1,8 gradi 4,5 Nm 5,5 A 76 mm Vite di comando pila 200 mm
Questo modello è un motore passo-passo lineare con vite a ricircolo di sfere Nema 34 con un'altezza del motore di 76 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 5,5 A. È integrato con una vite a ricircolo di sfere di 16 mm (6,2992 ") di diametro 200 mm (7,8740") di lunghezza e un dado a vite in acciaio, la corsa lineare è di 10 mm (0,3937") per giro. Ha le caratteristiche di alte prestazioni, lunga durata, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 34E30S5504B1N5-200RS
- Tipo di motore: External (Ball Screw)
- Angolo di passo: 1.8°
- Tenendo la coppia: 4.5Nm(637.25oz.in)
- Corrente/fase nominale: 5.5A
- Resistenza di fase: 0.5ohms
- Induttanza: 4.5mH±20%(1KHz)
- Grado di precisione: C7
Specifica Fisica
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 76mm
- Lunghezza della vite di piombo: 200mm(7.8740")
- Diametro della vite di piombo: Φ16mm(6.2992")
- Risoluzione/Passo: 0.05mm(0.001969")
- Passo Vite: 10mm(0.3937")
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4.5 |
| Resistenza di fase(ohm) | 0.5 |
| Corrente nominale (A) | 5.5 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Vite a sfera) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 76 |
| Dimensioni telaio(mm) | Nema 34 (86 x 86) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 16 |
| Lunghezza vite di comando(mm) | 200 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 10 |
| Risoluzione/Passo(mm) | 0.05 |
| Classificazione IP | 40 |
