NEMA 8 Attuatore motore passo-passo lineare Acme non prigioniero 1,8 gradi 0,5 A 0,015 Nm 28,2 mm Stack Lead Revolution 1 mm (0,03937") Vite di comando 150 mm
-
Manuali e documentazione:
NEMA 8 Attuatore motore passo-passo lineare Acme non prigioniero 1,8 gradi 0,5 A 0,015 Nm 28,2 mm Stack Lead Revolution 1 mm (0,03937") Vite di comando 150 mm

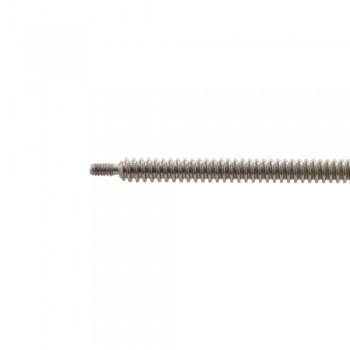

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 8 con un'altezza del motore di 30 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 0,5 A. E' integrato con un diametro di 3.5mm(0.1378"), 150mm(5.906") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 1mm(0.03937") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 8N11S0504SC5-150RS
Tipo di motore: Non-prigioniero
Angolo di passo: 1.8°
Tenendo la coppia: 0.015Nm(2.12once pollici)
Corrente/fase nominale: 0.5A
Resistenza di fase: 5.1ohms
Induttanza: 1.5mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 20 x 20mm
Altezza del motore: 28.2mm
Lunghezza della vite di piombo: 150mm(5.906")
Diametro della vite di piombo: Φ3.5mm(0.1378")
Risoluzione/Passo: 0.005mm(0.0001969")
Passo Vite: 1mm(0.03937")
Numero di cavi: 4
Numero di avviamenti di thread: 1
Lunghezza del cavo: 300mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 1.5 |
| Resistenza di fase(ohm) | 5.1 |
| Corrente nominale (A) | 0.5 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Non-prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 28.2 |
| Dimensioni telaio(mm) | Nema 08 (20 x 20) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 3.5 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 1 |
| Risoluzione/Passo(mm) | 0.005 |
| Classificazione IP | 40 |
