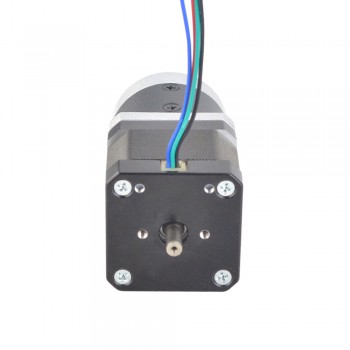

Motore passo-passo a doppio albero Nema 17 Lunghezza=39mm 0,18 gradi 39Ncm 1,68A 2,7V 10:1 Riduttore epicicloidale
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo a doppio albero Nema 17 Lunghezza=39mm 0,18 gradi 39Ncm 1,68A 2,7V 10:1 Riduttore epicicloidale
Se si prevede di rimuovere la chiave sull'albero motore, lasciare un messaggio al momento dell'ordine.
Specifica Elettrica
Codice Articolo del Costruttore: 17HS15-1684D-HG10-AR3
Tipo di motore: Passo-passo bipolare
Angolo di passo: 0,18 Gradi
Tenuta della coppia senza cambio: 39Ncm(55once pollici)
Corrente/fase nominale: 1.68A
Resistenza di fase: 1.6ohms
Induttanza: 3.2mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 10 : 1
Efficienza: 85%
Gioco a vuoto: <=0,8 Gradi
Coppia massima ammissibile: 3.5Nm(495.6once pollici)
Momento ammissibile di coppia: 6Nm(849.7once pollici)
Carico radiale massimo dell'albero: 100N
Temperatura ambiente: -10 - 90℃
Classe di isolamento: B
Rumore: <=50 dB
Aspettativa di vita: 20000 h
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 39mm
Lunghezza del cambio: 41mm
Diametro dell'albero anteriore: Φ8mm
Lunghezza dell'albero anteriore: 23.5mm
Diametro dell'albero posteriore:Φ5mm
Lunghezza dell'albero posteriore: 9.5mm
Lunghezza della chiavetta: 14mm
Numero di cavi: 4
Lunghezza del cavo: 320mm
Peso: 680g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 3.2 |
| Resistenza di fase(ohm) | 1.6 |
| Current(A) | 1.68 |
| Coppia di tenuta senza cambio(N.m) | 0.39 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 80 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
| Numero di cavo | 4 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 23.5 |
| Albero singolo/Albero doppio | Albero doppio |
| Peso(g) | 680 |
| Tipo di Riduttore | Planetario di precision |
| Rapporto di cambio | 10 |
| Gioco a vuoto | <=0,8 gradi |
| Tipo di albero di uscita | Passaggio chiave |
| Classificazione IP | 40 |
