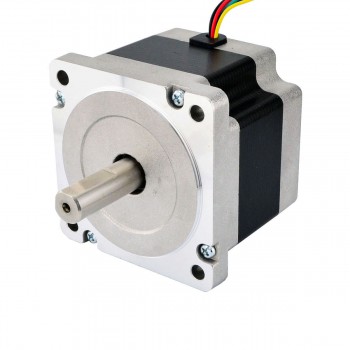

Motore passo-passo Nema 34 serie S 1,8 gradi 4,8 Nm 2 fasi 6,0 A Albero chiavetta
Specifica Elettrica
- Codice Articolo del Costruttore: 34HS31-6004S1
- Numero di fasi: 2
- Angle de pas: 1,8 gradi
- Coppia di tenuta: 4.8Nm(679.74oz.in)
- Corrente/fase nominale: 6.0 A
- Resistenza di fase: 0.48 ohms± 10%
- Induttanza: 3.5 mH ± 20%(1KHz)
Physical Specification
- Dimensione telaio: 86 x 86 mm
- Body Length: 80 mm
- Diametro dell'asse: Φ14 mm
- Lunghezza asta: 32 mm
- Keyway Lunghezza asta: 25 mm
- Numero di cavi: 4
- Lunghezza del cavo: 1000 mm
- Peso: 2.5kg
Connessione
A+
|
A-
|
B+
|
B-
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 34HS31-6004S1.pdf
- 34HS31-6004S1.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Coppia di tenuta (Ncm) | 480 |
Coppia di tenuta (oz.in) | 679.87 |
Induttanza(mH) | 3.5 |
Resistenza di fase(ohm) | 0.48 |
Corrente nominale (A) | 6.0 |
Angolo di passo(deg.) | 1.8 |
Coupling Specification | |
Lunghezza del corpo(mm) | 80 |
Specifica fisica | |
Dimensioni telaio(mm) | Nema 34 (86 x 86) |
Lunghezza cavo(mm) | 1000 |
Numero di cavo | 4 |
Diametro albero(mm) | 14 |
Lunghezza dell'albero(mm) | 32 |
Albero singolo/Albero doppio | Albero singolo |
Peso(g) | 2500 |
Tipo di albero di uscita | Keyway |
Classificazione IP | 40 |
