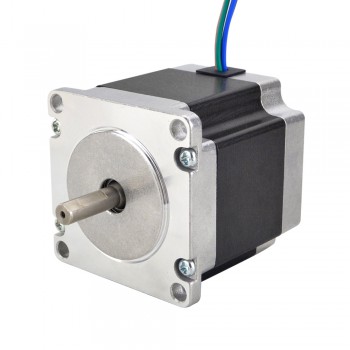

E Series Nema 23 Motore passo-passo bipolare 2 fasi 1,8 gradi 4 fili 1,26 Nm 2,8 A
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Il nostro prezzo:€13.42
Chi ha acquistato questo articolo ha comprato anche
E Series Nema 23 Motore passo-passo bipolare 2 fasi 1,8 gradi 4 fili 1,26 Nm 2,8 A
Specifica Elettrica
Codice Articolo del Costruttore: 23HE22-2804S
Numero Di Fase: 2
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1.26 Nm(178.4once pollici)
Corrente/fase nominale: 2.8 A
Resistenza di fase: 0.9 ohms± 10%
Induttanza: 2.5 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57 mm
Altezza del motore: 56 mm
Diametro dell'asse: Φ6.35 mm
Lunghezza asta: 21 mm
Lunghezza Taglio a D: 15 mm
Numero di cavi: 4
Lunghezza del cavo: 300 mm
Peso: 0.7 kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 126 |
| Coppia di tenuta (oz.in) | 178.4 |
| Induttanza(mH) | 2.5 |
| Resistenza di fase(ohm) | 0.9 |
| Corrente nominale (A) | 2.8 |
| Angolo di passo(deg.) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 56 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 300 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 6.35 |
| Lunghezza dell'albero(mm) | 21 |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 700 |
| Tipo di albero di uscita | Taglio a D |
