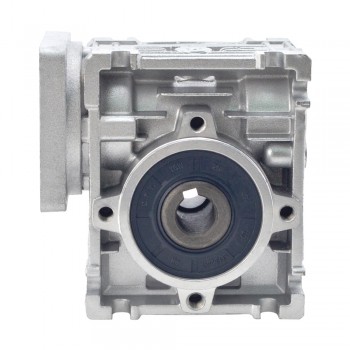

15:1 Riduttore a vite senza fine Motore NMRV30 Riduttore di velocità a vite senza fine per motore passo-passo Nema 23
Questo riduttore a vite senza fine è progettato per il motore passo-passo Nema 23 o altri motori di dimensioni 57 mm x 57 mm, l'albero di uscita è sfalsato di 90 ° dall'albero di trasmissione. Oltre alle custodie di grandi dimensioni, la struttura senza fessure della scatola significa un esente da manutenzione che è sigillato ermeticamente. Impedisce che il lubrificante si perda facilmente, vada a male e si scambi.
Specifiche del riduttore
- Numero di parte del produttore: NMRV30-G15-D9
- Tipo di riduttore: Riduttore a vite senza fine
- Rapporto di trasmissione: 15:1
- Efficienza: 76%
- Gioco dei denti a vuoto: <=1°
- Uscita Max.Permissible Torque: 18Nm(159.31lb-in)
- Uscita Max. Carico radiale: 0.86kN
- Tipo di uscita: Foro cavo
- Diametro del foro di uscita: Φ14mm
- Tipo di albero di ingresso: Modo chiave
- Diametro dell'albero d'ingresso: Φ9mm
- Albero d'ingresso Max. Lunghezza: 25mm
Si prega di notare:
- L'albero di uscita è disponibile, si prega di contattare il nostro supporto tecnico per le vostre esigenze.
- I rapporti di trasmissione disponibili per questo cambio sono: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 and 100:1.
- A causa del loro gioco relativamente alto (1°), i riduttori a vite senza fine non sono adatti alle applicazioni di posizionamento.
Risorse
- Scheda tecnica del riduttore: NMRV030-40-50.pdf
- NMRV30.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifica fisica | |
---|---|
Dimensioni telaio(mm) | Nema 23 (57 x 57) |
Diametro albero di ingresso(mm) | 9mm |
Rapporto di cambio | 15 |
Albero di ingresso max. Lunghezza | 25mm |
