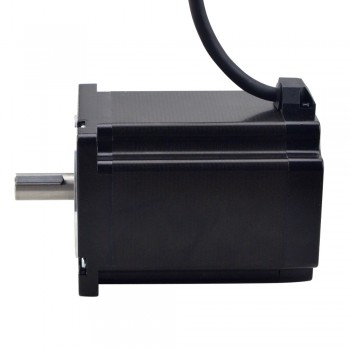

Motore passo-passo Nema 34 serie S 1,8 gradi 8,5 Nm 6,0 A 2 fasi albero chiavetta 4 fili
Specifica Elettrica
- Codice Articolo del Costruttore: 34HS46-6004S1
- Numero di fasi: 2
- Angle de pas: 1,8 gradi
- Coppia di tenuta: 8.5Nm(1204oz.in)
- Corrente/fase nominale: 6.0 A
- Resistenza di fase: 0.58 ohms± 10%
- Induttanza: 5 mH ± 20%(1KHz)
Physical Specification
- Dimensione telaio: 86 x 86 mm
- Body Length: 118 mm
- Diametro dell'asse: Φ14 mm
- Lunghezza asta: 32 mm
- Keyway Lunghezza asta: 25 mm
- Numero di cavi: 4
- Lunghezza del cavo: 1000 mm
- Peso: 4.0kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 34HS46-6004S1.pdf
- 34HS46-6004S1.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1203.94 |
| Induttanza(mH) | 5.8 |
| Resistenza di fase(ohm) | 0.7 |
| Corrente nominale (A) | 6.0 |
| Angolo di passo(deg.) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 110 |
| Dimensioni telaio(mm) | Nema 34 (86 x 86) |
| Lunghezza cavo(mm) | 1000 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 32 |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 4000 |
| Tipo di albero di uscita | Keyway |
| Classificazione IP | 40 |
