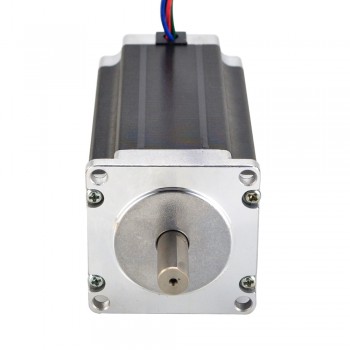

Motore passo-passo Nema 23 serie E bipolare 4 fili 1,8 gradi 3,0 Nm 4,2 A 57x57x113mm
Specifica Elettrica
- Codice Articolo del Costruttore: 23HE45-4204S
- Numero di fasi: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 3.0 Nm(425oz.in)
- Corrente/fase nominale: 4.2 A
- Resistenza di fase: 0.9 ohms± 10%
- Induttanza: 3.8 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57 mm
- Altezza del motore: 113 mm
- Diametro dell'albero: Φ10 mm
- Lunghezza dell'albero: 24 mm
- D-cut Lunghezza dell'albero: 20 mm
- Numero di cavi: 4
- lunghezza del cavo: 500 mm
- Peso: 1.8 kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 23HE45-4204S.pdf
- Curva di coppia: 23HE45-4204S_Torque_Curve.pdf
- 23HE45-4204S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Induttanza(mH) | 3.8 |
| Coppia di tenuta (Ncm) | 300 |
| Coppia di tenuta (oz.in) | 425 |
| Resistenza di fase(ohm) | 0.9 |
| Corrente nominale (A) | 4.2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 113 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 10 |
| Lunghezza dell'albero(mm) | 24 |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 1800 |
| Tipo di albero di uscita | D-Cut |
