Attuatore lineare esterno Nema 17 1,8 gradi 1,68 A 44 Ncm 2,8 V Vite di comando 300 mm
- Manuali e documentazione: Scheda tecnica completa:
Attuatore lineare esterno Nema 17 1,8 gradi 1,68 A 44 Ncm 2,8 V Vite di comando 300 mm

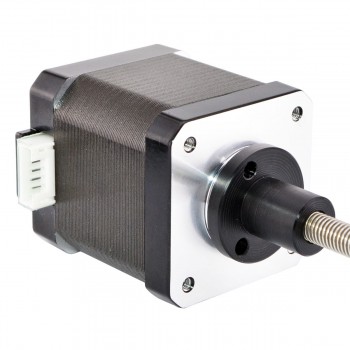

Questo modello è un motore passo-passo lineare economico che ha chiamato l'attuatore lineare esterno Nema 17, la parte del motore è un motore passo-passo Nema 17 da 48 mm 1,8 gradi 1,68 A. È stato integrato con un'asta filettata Tr6.35x2 da 300 mm e un dado POM si muove lungo l'asta filettata.
Specifiche elettriche:
Codice produttore: 17LS19-1684E-300D
Tipo di motore: passo-passo lineare esterno
Angolo di passo: 1,8 gradi
Coppia di tenuta: 44Ncm(62.3once pollici)
Corrente/fase nominale: 1,68 A
Resistenza di fase: 1,65 ohm
Tensione: 2,8 V
Induttanza: 3 mH ± 20% (1 KHz)
Specifica fisica:
Dimensioni della cornice: 42 x 42 mm
Lunghezza del corpo: 48 mm
Lunghezza della vite di comando: 300 mm (11,811 ")
Diametro della vite di comando: Φ6,35 mm (0,25 ")
Passo/passo: 0,01 mm (0,0003937 pollici)
Piombo/giro: 2mm（0.0787"）
Numero di cavi: 4
Lunghezza cavo: 400 mm
Peso: 400 g;
Connessione:
| A+ | A- | B+ | B- |
| Rosso | Marrone | Giallo | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 44 |
| Coppia di tenuta (oz.in) | 62.3 |
| Induttanza(mH) | 2.8 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 1.65 |
| Corrente nominale (A) | 1.68 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Diametro vite di comando(mm) | 6.35 |
| Lunghezza vite di comando(mm) | 300 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
