Attuatore lineare motore passo-passo Nema 23 bipolare 1,8 gradi 1,2 Nm 2 A 7,2 V Vite di comando 400 mm
- Manuali e documentazione: Scheda tecnica completa:
Attuatore lineare motore passo-passo Nema 23 bipolare 1,8 gradi 1,2 Nm 2 A 7,2 V Vite di comando 400 mm

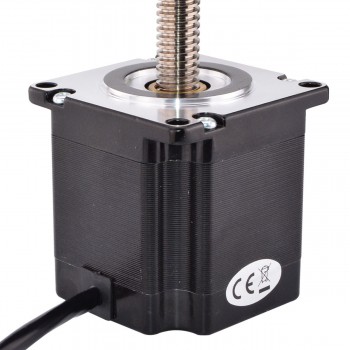

Questo modello è un motore passo-passo lineare economico che ha chiamato l'attuatore lineare non prigioniero Nema 23, era composto da un motore passo-passo Nema 23 da 56 mm 2A e una vite lineare Tr11x2 da 400 mm di lunghezza.
Specifiche elettriche
Codice produttore: 23LS22-2004N-400T
Tipo di motore: passo-passo bipolare
Coppia di tenuta: 1,2 Nm
Corrente/fase nominale: 2,0 A
Resistenza di fase: 3,6 ohm
Tensione: 7,2 V
Induttanza: 12 mH ± 20% (1 KHz);
Specifica fisica
Dimensioni della cornice: 57 x 57 mm
Lunghezza motore: 56 mm
Lunghezza della vite di comando: 400 mm (15,748 ")
Diametro della vite di comando: Φ11mm（0.433"）
Passo/passo: 0,01 mm (0,0003937 pollici)
Piombo/giro: 2mm（0.0787"）
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 650 g;
Connessione:
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 120 |
| Coppia di tenuta (oz.in) | 170 |
| Induttanza(mH) | 12 |
| Tipo di motore | Non-Captive |
| Resistenza di fase(ohm) | 3.6 |
| Corrente nominale (A) | 2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 56 |
| Diametro vite di comando(mm) | 11 |
| Lunghezza vite di comando(mm) | 400 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
