Nema 11 Attuatore lineare motore passo-passo esterno bipolare 1,8 gradi 0,42 A 5 V
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:

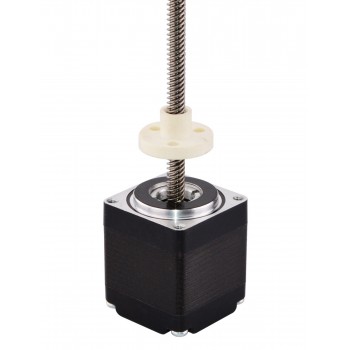

Nema 11 Attuatore lineare motore passo-passo esterno bipolare 1,8 gradi 0,42 A 5 V piombo rivoluzione 0,635 mm/0,025" Vite di comando 150 mm
La parte del motore è un motore passo-passo Nema 11 da 1,8 mm a 1,8 gradi con corpo da 1,8 mm e si è integrato con una vite di lunghezza da 4,7 mm (0,1874 pollici) diametro 150 mm (5,9055 ") e un dado POM, la corsa lineare è 0,635 mm (0,025 ") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 11E13S0424ED-150RS(11LS13-04247-150E)
Tipo di motore: Attuatore lineare esterno
Angolo di passo: 1.8°
Spinta minima: 57N (300pps)
Corrente/fase nominale: 0.42A
Resistenza di fase: 11.9ohms
Tensione nominale: 5V
Induttanza: 6.7mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 32mm
Lunghezza della vite di piombo: 150mm(5.9055")
Diametro della vite di piombo: Φ4.76mm(0.1874")
Risoluzione / Passo: 0.003175mm(0.000125" )
Passo Vite: 0.635mm(0.025")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 119g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 6 |
| Spinta minima(N) | 57 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 11.4 |
| Corrente nominale (A) | 0.42 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 32.2 |
| Diametro vite di comando(mm) | 4.76 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 0.635 |
| Risoluzione/Passo(mm) | 0.003175 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
