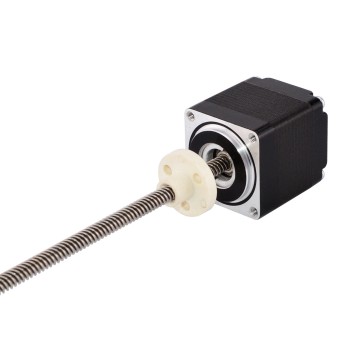

Attuatore lineare motore passo-passo esterno Nema 11 bipolare 1,8 gradi 0,42 A 5 V piombo rivoluzione 1,27 mm/0,05" vite di comando 150 mm
Questo modello è quasi identico all'attuatore lineare Haydon Kerk 28000 serie 11 con motore passo-passo External. La parte del motore è un motore passo-passo Nema 11 da 1,8 mm a 1,8 gradi e 1,8 mm di diametro e ha integrato una vite con lunghezza di 4,76 mm (0,1874 ") di diametro 150 mm (5,9055") e un dado POM, la corsa lineare è 1,27 mm (0,05 ") per giro.
Specifica Elettrica
- Codice Articolo del Costruttore: 11E13S0424FD-150RS(11LS13-04249-150E)
- Tipo di motore: Attuatore lineare External
- Angolo di passo: 1.8°
- Spinta minima: 43N (300pps)
- Corrente/fase nominale: 0.42A
- Resistenza di fase: 11.9ohms
- Tensione nominale: 5V
- Induttanza: 6.7mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 32mm
- Lunghezza della vite di piombo: 150mm(5.9055")
- Diametro della vite di piombo: Φ4.76mm(0.1874")
- Risoluzione / Passo: 0.00635mm(0.00025" )
- Passo Vite: 1.27mm(0.05")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 119g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 11LS13-04249-150E.pdf
- Thrust Force Curve: 11LS13_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 6 |
| Spinta minima(N) | 43 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 11.4 |
| Corrente nominale (A) | 0.42 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 32.2 |
| Diametro vite di comando(mm) | 4.76 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 1.27 |
| Risoluzione/Passo(mm) | 0.00635 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
