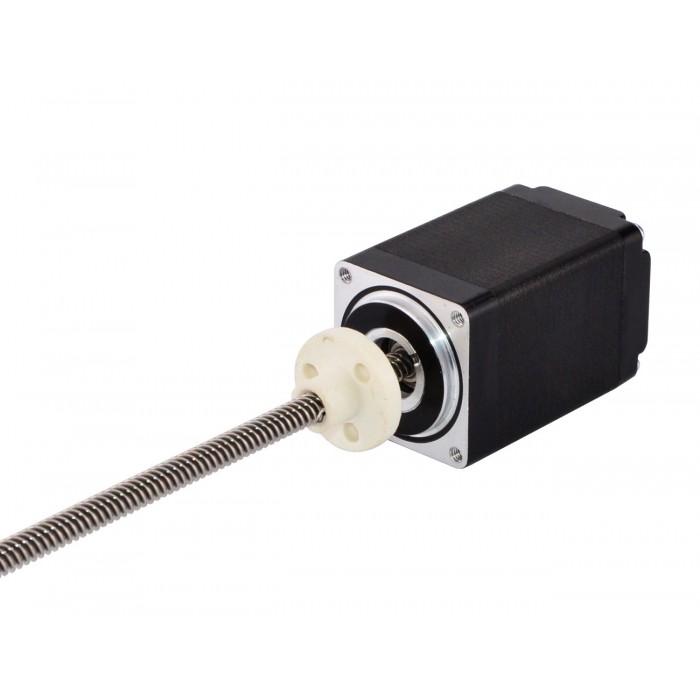

Attuatore motore passo-passo lineare esterno Nema 11 bipolare 1,8 gradi 0,75 A 5 V piombo rivoluzione 5,08 mm/0,2" Vite di comando 250 mm
Questo modello è quasi identico all'attuatore lineare Haydon Kerk serie 28000, dimensione 11, a doppio cilindro External. La parte del motore è un motore passo-passo Nema 11 da 1,8 mm con corpo da 1,8 mm 0,7 mm e si è integrata con una vite di lunghezza da 4,7 mm (0,1874 pollici) diametro 250 mm (9,8425 ") e un dado POM, la corsa lineare è 5,08 mm (0,2 ") per giro.
lank">Costruzione del numero di parte
Specifica Elettrica
- Codice Articolo del Costruttore: 11E18S0754HD-250RS(11LS18-07541-250E)
- Tipo di motore: Attuatore lineare External
- Angolo di passo: 1.8°
- Spinta minima: 15N (300pps)
- Corrente/fase nominale: 0.75A
- Resistenza di fase: 6.7ohms
- Tensione nominale: 5V
- Induttanza: 5.8mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 46mm
- Lunghezza della vite di piombo: 250mm(9.8425")
- Diametro della vite di piombo: Φ4.76mm(0.1874")
- Risoluzione / Passo: 0.0254mm(0.001" )
- Passo Vite: 5.08mm(0.2")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 180g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 11LS18-07541-250E.pdf
- Thrust Force Curve: 11LS18_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 5.8 |
| Spinta minima(N) | 15 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 6.7 |
| Corrente nominale (A) | 0.75 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 46 |
| Diametro vite di comando(mm) | 4.76 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 5.08 |
| Risoluzione/Passo(mm) | 0.0254 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
