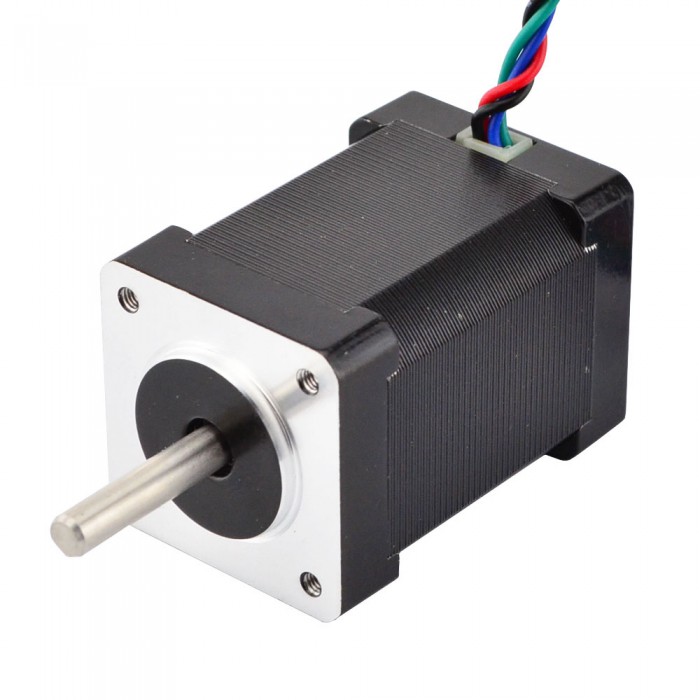

Motore passo-passo Nema 14 coppia elevata bipolare 1,8 gradi 40Ncm 1,5A 4,2V 35x35x52mm 4 fili
Questo motore passo-passo Nema 14 è il modello più potente nei motori Nema 14, con Angolo di passo 1,8 gradi e dimensioni 35x35x52mm. Ha 4 fili, ogni fase disegna 1.5A a 4.2V, con Coppia di tenuta 40Ncm (56.64oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 14HS20-1504S
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 40Ncm(56.64oz.in)
- Corrente/fase nominale: 1.5A
- Resistenza di fase: 2.8ohms
- Induttanza: 3.8mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 35 x 35mm
- Altezza del motore: 52mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 24mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 400mm
- Peso: 350g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Risorse
- Scheda tecnica completa: 14HS20-1504S.pdf
- Curva di coppia: 14HS20-1504S Torque Curve.pdf
- 14HS20-1504S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 40 |
| Coppia di tenuta (oz.in) | 56.7 |
| Induttanza(mH) | 3.8 |
| Resistenza di fase(ohm) | 2.8 |
| Corrente nominale (A) | 1.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 52 |
| Dimensioni telaio(mm) | 35x35 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 400 |
| Peso(g) | 350 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
