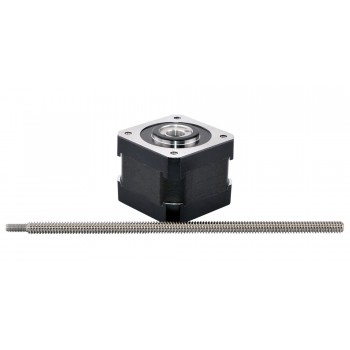

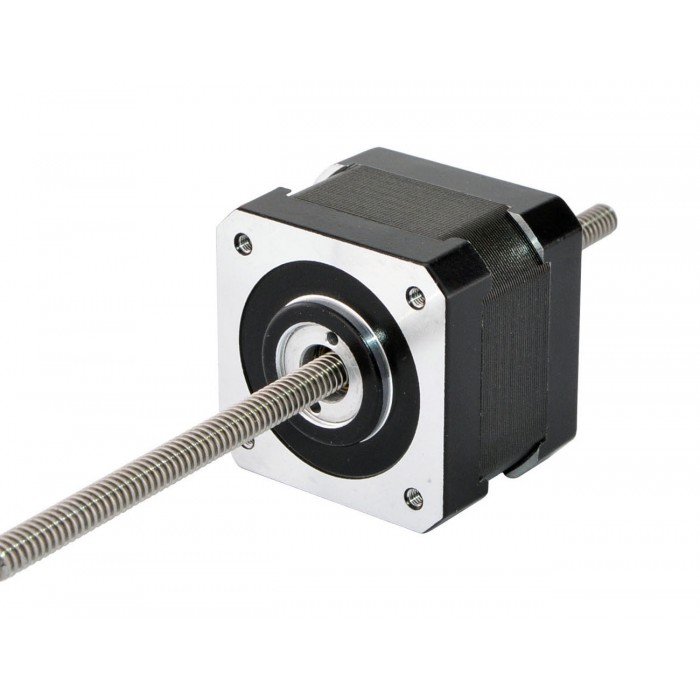

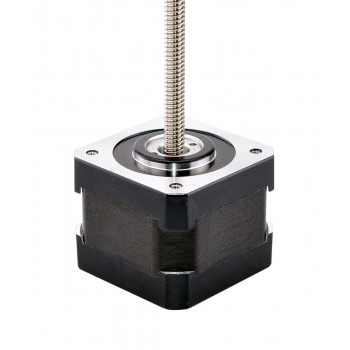

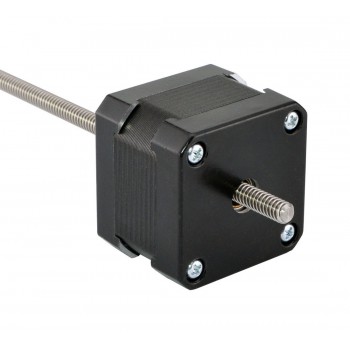

Motore passo-passo di precisione Nema 17 bipolare 1,8 gradi 5 V 0,7 A giro di piombo 1,27 mm/0,05" vite di comando 150 mm
- Manuali e documentazione: Scheda tecnica completa:
Motore passo-passo di precisione Nema 17 bipolare 1,8 gradi 5 V 0,7 A giro di piombo 1,27 mm/0,05" vite di comando 150 mm
La parte del motore è un motore passo-passo Nema 17 da 1,8 mm a 1,8 ° e 1,8 mm (0,25 ") con diametro di 150 mm (5.9055"), la corsa lineare è 1.27 mm (0,05 ") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 17N13S0704FF-150RS(17LS13-07049-150N)
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1.8°
Spinta minima: 230N (300pps)
Corrente/fase nominale: 0.7A
Resistenza di fase: 7.2ohms
Tensione nominale: 5V
Induttanza: 10.6mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm

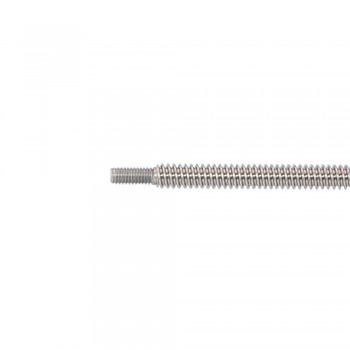

Lunghezza della vite di piombo: 150mm(5.9055")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione / Passo: 0.00635mm(0.00025" )
Passo Vite: 1.27mm(0.05")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 241g
Connessione
A+ | A- | B+ | B- |
Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 10.6 |
Spinta minima(N) | 230 |
Tipo di motore | Non-prigioniero |
Resistenza di fase(ohm) | 7.2 |
Corrente nominale (A) | 0.7 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 33.8 |
Diametro vite di comando(mm) | 6.35 |
Lunghezza vite di comando(mm) | 150 |
Passo Vite(mm) | 1.27 |
Risoluzione/Passo(mm) | 0.00635 |
Numero di cavo | 4 |
Lunghezza cavo(mm) | 300 |
Dimensioni telaio(mm) | Nema 17 (42 x 42) |
