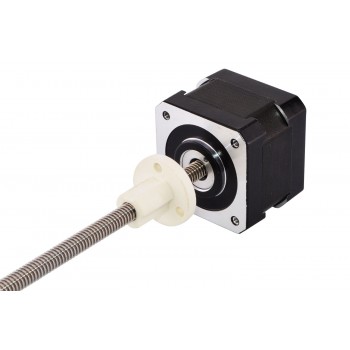

Nema 17 Attuatore lineare motore passo-passo esterno bipolare 1,5 A 2,33 V Vite di comando 1,8 gradi 150 mm
Questo modello è quasi identico all'attuatore lineare Haydon Kerk 43000 serie 17 External per motori passo-passo. La parte del motore è un motore passo-passo Nema 17 da 1,8 mm con corpo 1,8 gradi 1,5 A. È integrato con una vite di lunghezza da 5,54 mm (0,2181 pollici) diametro 150 mm (5,9055 ") e una vite POM, la corsa lineare è 4,877 mm (0,192 ") per giro.
Specifica Elettrica
- Codice Articolo del Costruttore: 17E13S1504QE-150RS(17LS13-1504Q-150E)
- Tipo di motore: Attuatore lineare External
- Angolo di passo: 1.8°
- Spinta minima: 105N (300pps)
- Corrente/fase nominale: 1.5A
- Resistenza di fase: 1.56ohms
- Tensione nominale: 2.33V
- Induttanza: 1.9mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 34mm
- Lunghezza della vite di piombo: 150mm(5.9055")
- Diametro della vite di piombo: Φ5.54mm(0.2181")
- Risoluzione / Passo: 0.024384mm(0.00096" )
- Passo Vite: 4.877mm(0.192")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 241g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 17LS13-1504Q-150E.pdf
- Thrust Force Curve: 17LS13_N_K_U_J_Q_R_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 1.9 |
| Spinta minima(N) | 105 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 1.56 |
| Corrente nominale (A) | 1.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 33.8 |
| Diametro vite di comando(mm) | 5.54 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 4.8768 |
| Risoluzione/Passo(mm) | 0.024384 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
