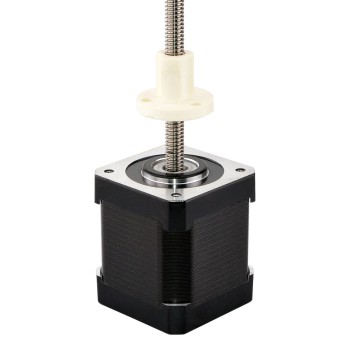

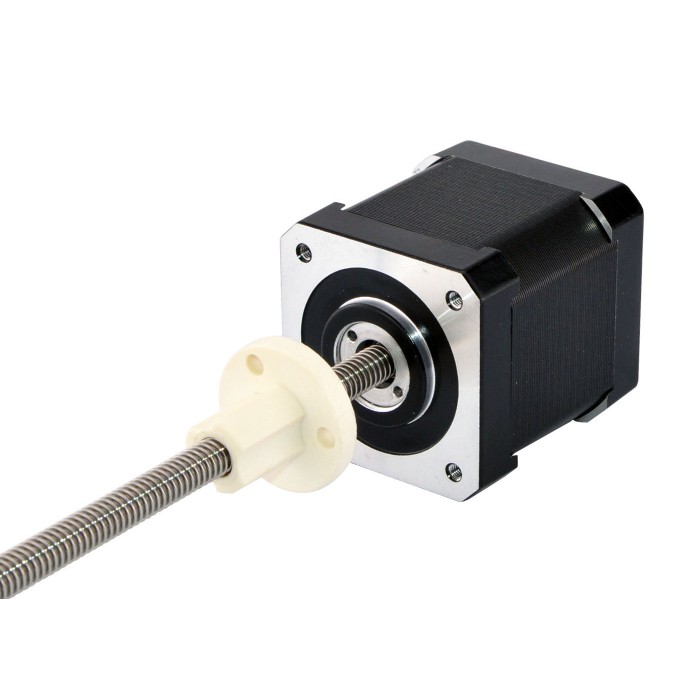

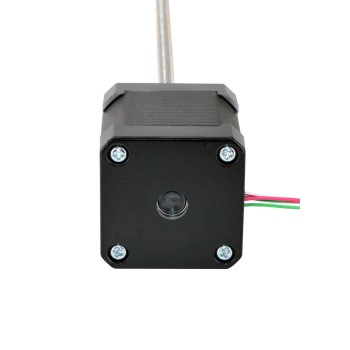

Nema 17 Attuatore lineare motore passo-passo esterno bipolare 1,8 gradi 2,33 V 2,6 A Vite di comando 250 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Nema 17 Attuatore lineare motore passo-passo esterno bipolare 1,8 gradi 2,33 V 2,6 A Vite di comando 250 mm

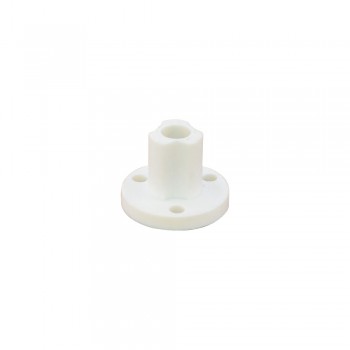

La parte del motore è un motore passo-passo Nema 17 da 2,6 mm a 2,6 gradi con corpo 2,6mm e ha un dado con lunghezza di 5,54 mm (0,2181 pollici) 250 mm (9,8425 ") e un dado POM, la corsa lineare è di 2,438 mm (0,096 ") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 17E19S2604JE-250RS(17LS19-2604J-250E)
Tipo di motore: Attuatore lineare esterno
Angolo di passo: 1.8°
Spinta minima: 252N (300pps)
Corrente/fase nominale: 2.6A
Resistenza di fase: 0.9ohms
Tensione nominale: 2.33V
Induttanza: 1.33mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm

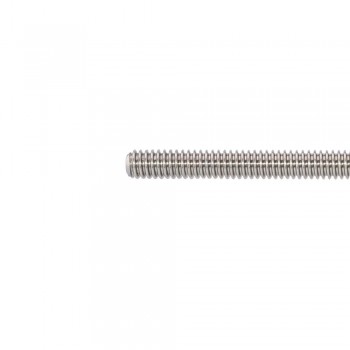

Lunghezza della vite di piombo: 250mm(9.8425")
Diametro della vite di piombo: Φ5.54mm(0.2181")
Risoluzione / Passo: 0.012192mm(0.00048" )
Passo Vite: 2.438mm(0.096")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 352g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 1.33 |
| Spinta minima(N) | 252 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 0.9 |
| Corrente nominale (A) | 2.6 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 47.75 |
| Diametro vite di comando(mm) | 5.54 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 2.4384 |
| Risoluzione/Passo(mm) | 0.012192 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
