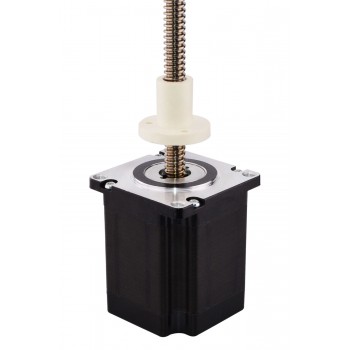

Attuatore lineare motore passo-passo esterno Nema 23 1,8 gradi bipolare 1,8 gradi 2,5 A 5 V Vite di comando 250 mm

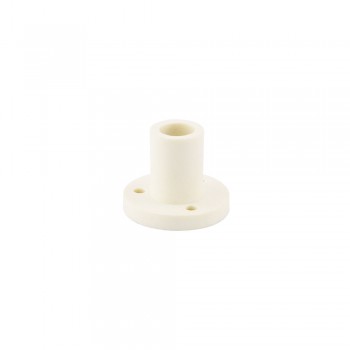

Questo modello è pressoché identico all'attuatore lineare Haydon Kerk serie 57000, dimensioni 23, a doppio cilindro External. La parte del motore è un motore passo-passo Nema 23 da 1,8 mm a 1,8 mm di diametro e 1,8 mm (0,3752 pollici) con diametro 250 mm (9,8425 ") e un dado POM, la corsa lineare è di 5,08 mm (0,2 ") per giro.
Specifica Elettrica
- Codice Articolo del Costruttore: 23E26S2504HG-250RS(23LS26-25041-250E)
- Tipo di motore: Attuatore lineare External
- Angolo di passo: 1.8°
- Spinta minima: 300N (300pps)
- Corrente/fase nominale: 2.5A
- Resistenza di fase: 2ohms
- Tensione nominale: 5V
- Induttanza: 7.6mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 66mm
- Lunghezza della vite di piombo: 250mm(9.8425")
- Diametro della vite di piombo: Φ9.53mm(0.3752")
- Risoluzione / Passo: 0.0254mm(0.001" )
- Passo Vite: 5.08mm(0.2")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 958g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 23LS26-25041-250E.pdf
- Thrust Force Curve: 23LS26_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 8.2 |
| Spinta minima(N) | 300 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 2.1 |
| Corrente nominale (A) | 2.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 66 |
| Diametro vite di comando(mm) | 9.53 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 5.08 |
| Risoluzione/Passo(mm) | 0.0254 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
