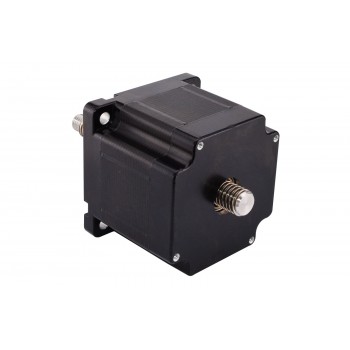

Motore passo-passo Nema 34 Attuatore lineare non prigioniero Bipolare 1,8 Gradi 79mm Stack 3.12A 5V Vite di comando 150mm
Questo modello è quasi esattamente lo stesso dell'attuatore lineare del motore passo-passo Haydon Kerk serie 86000 taglia 34 non prigioniero. La parte del motore è un motore passo-passo Nema 34 da 79 mm con corpo da 1,8 gradi 3,12 A e funziona con una vite di trasmissione da 15,88 mm (0,625") di diametro da 250 mm (9,8425"), la corsa lineare è di 2,54 mm (0,1") per giro.
Specifiche elettriche
Codice produttore: 34LS31-31243-150N
Tipo di motore: passo-passo lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 1000 N (300 pps)
Corrente/fase nominale: 3,12 A
Resistenza di fase: 1,6 ohm
Tensione: 5V
Induttanza: 8,8 mH ± 20% (1 KHz);
Specifica fisica
Dimensioni telaio: 86 x 86 mm
Lunghezza del corpo: 79 mm
Lunghezza della vite di comando: 150 mm (5,9055")
Diametro della vite di comando: Φ15,88 mm (0,625")
Passo/Passo: 0.0127mm(0.0005" )
Corsa/rivoluzione del piombo: 2,54 mm (0,1 ")
Numero di cavi: 4
Lunghezza cavo: 300 mm
Peso: 2300 g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
Scheda tecnica complete: 34LS31-31243-150N.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 8.8 |
| Spinta minima(N) | 1000 |
| Tipo di motore | Non-Captive |
| Resistenza di fase(ohm) | 1.6 |
| Corrente nominale (A) | 3.12 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 78.56 |
| Diametro vite di comando(mm) | 15.88 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 2.54 |
| Risoluzione/Passo(mm) | 0.0127 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 34 (86 x 86) |
