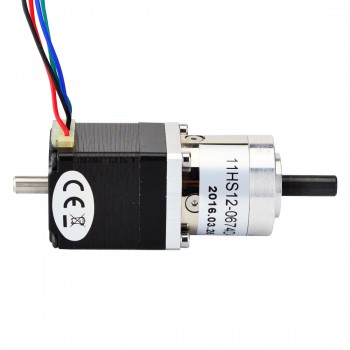

Motore passo-passo Nema 11 Lunghezza=31mm 6Ncm 0,35 gradi 0,67A 3,8V con riduttore epicicloidale 5:1 a doppio albero
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 11 Lunghezza=31mm 6Ncm 0,35 gradi 0,67A 3,8V con riduttore epicicloidale 5:1 a doppio albero
Questo motore passo-passo Nema 11 con corpo da 31mm e corrente nominale 0.67A, integrava un riduttore epicicloidale 5.18: 1 Rapporto di riduzione. È disponibile un albero posteriore da 5 mm di diametro.
Specifica Elettrica
Codice Articolo del Costruttore: 11HS12-0674D-PG5
Tipo di motore: Bipolare
Tenuta della coppia senza cambio: 6Ncm(8.50once pollici)
Corrente/fase nominale: 0.67A
Resistenza di fase: 5.6ohms
Induttanza: 4.0mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 5.18: 1
Efficienza: 90%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3Nm(425once pollici)
Momento ammissibile di coppia: 5Nm(708once pollici)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 31.5mm
Lunghezza del cambio: 29.2mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm
Diametro albero posteriore: 5mm
Posteriore Lunghezza asta: 10mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 120g
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del cambio | |
---|---|
Gioco a vuoto(Max.°) | 1 |
Efficienza | 90% |
Rapporto di cambio | 5.18:1 |
Lunghezza del cambio(mm) | 27.2 |
Tipo di Riduttore | Planetario |
Massimo.Coppia ammissibile(Ncm) | 200 |
Massimo.Coppia ammissibile(oz.in) | 283.2 |
Momento Coppia ammissibile(Ncm) | 566.4 |
Carico assiale massimo dell'albero(N) | 5 |
Carico radiale massimo dell'albero(N) | 25 |
Specifiche del motore | |
Induttanza(mH) | 4 |
Lunghezza cavo(mm) | 300 |
Dimensione della cornice | Nema 11 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 5.6 |
Corrente nominale (A) | 0.67 |
Diametro albero(mm) | 6 |
Lunghezza dell'albero(mm) | 18 |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta senza cambio(Ncm) | 7 |
Coppia di tenuta senza cambio(oz.in) | 9.9 |
Lunghezza motore(mm) | 32 |
Albero singolo/Albero doppio | Albero doppio |
Tipo di albero | Taglio a D |
Specifica fisica | |
Peso(g) | 200 |
