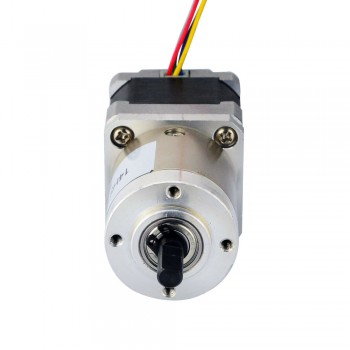

Motore passo-passo Nema 14 bipolare Lunghezza=33mm 18Ncm 0,067 gradi 0,8A 5,4V con riduttore epicicloidale 27:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 14 bipolare Lunghezza=33mm 18Ncm 0,067 gradi 0,8A 5,4V con riduttore epicicloidale 27:1
Questo motore passo-passo Nema 14 con corpo da 33mm e corrente nominale 0.8A, integrava un riduttore epicicloidale di 26.85: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 14HS13-0804S-PG27
Tipo di motore: Bipolare
Angolo di passo: 0,067 Gradi
Tenuta della coppia senza cambio: 14Ncm(19.8once pollici)
Corrente/fase nominale: 1.0A
Resistenza di fase: 3.2ohms
Induttanza: 4.5mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 26.85: 1
Ingranaggio Efficienza: 80%
Gioco a vuoto: <=3 Gradi
Momento ammissibile di coppia: 3Nm(424.83once pollici)
Momento ammissibile di coppia: 5Nm(708.06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 34mm
Lunghezza del cambio: 35.8mm
Diametro dell'asse: Φ6mm
Lunghezza asta: 18mm
Lunghezza taglio a D: 12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 400g
Connessione
A+ | A- | B+ | B- |
Rosso | Verde | Giallo | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del cambio | |
---|---|
Gioco a vuoto(Max.°) | 1 |
Efficienza | 81% |
Rapporto di cambio | 26.85:1 |
Lunghezza del cambio(mm) | 35.8 |
Tipo di Riduttore | Planetario |
Massimo.Coppia ammissibile(Ncm) | 300 |
Massimo.Coppia ammissibile(oz.in) | 424.8 |
Momento Coppia ammissibile(Ncm) | 708.1 |
Carico assiale massimo dell'albero(N) | 50 |
Carico radiale massimo dell'albero(N) | 100 |
Specifiche del motore | |
Induttanza(mH) | 4.5 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 14 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 3.2 |
Corrente nominale (A) | 1 |
Diametro albero(mm) | 6 |
Lunghezza dell'albero(mm) | 18 |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta senza cambio(Ncm) | 18 |
Coppia di tenuta senza cambio(oz.in) | 19.8 |
Lunghezza motore(mm) | 34 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero | Taglio a D |
Specifica fisica | |
Peso(g) | 400 |
