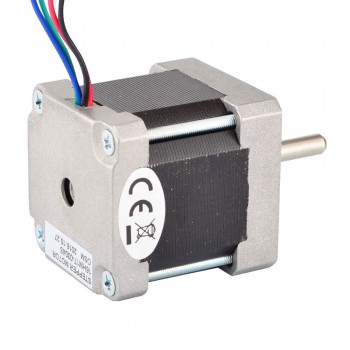

Motore passo-passo Nema 16 bipolare 0,9 gradi 25Ncm 0,3A 12V 39x39x44mm 4 fili
Questo motore passo-passo Nema 16 Bipolare con Angolo di passo 0.9deg e dimensioni 39x39x44mm. Ha 4 fili, ogni fase disegna 0,3 A a 12V, con Coppia di tenuta 25Ncm (35.4oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 16HM17-0304S
- Tipo di motore: Bipolare
- Angolo di passo: 0,9 gradi
- Coppia di tenuta: 25Ncm(35.4oz.in)
- Corrente/fase nominale: 0.3A
- Resistenza di fase: 40ohms
- Induttanza : 110mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 39 x 39mm
- Altezza del motore: 44mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 24mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 270g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 16HM17-0304S.pdf
- Curva di coppia:16HM17-0304S_Torque_Curve.pdf
- 16HM17-0304S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 25 |
| Coppia di tenuta (oz.in) | 35.4 |
| Induttanza(mH) | 110 |
| Resistenza di fase(ohm) | 40 |
| Corrente nominale (A) | 0.3 |
| Angolo di passo(°) | 0.9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 44 |
| Dimensioni telaio(mm) | 39x39 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 250 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
