Motore passo-passo Nema 23 10:1 Lunghezza=56mm 103Ncm 0,18 gradi 2,8A 2,5V con riduttore epicicloidale
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 23 10:1 Lunghezza=56mm 103Ncm 0,18 gradi 2,8A 2,5V con riduttore epicicloidale

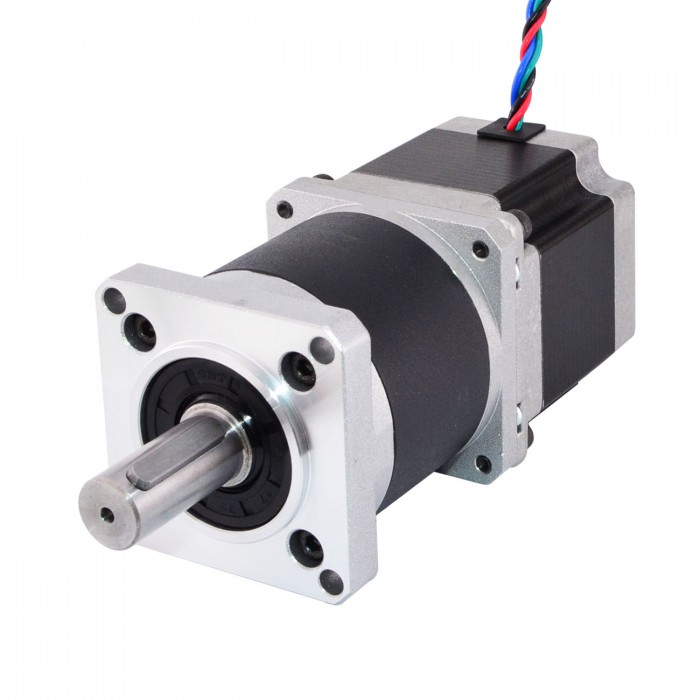

Questo motore passo-passo Nema 23 con corpo da 55mm e corrente nominale 2,8A, integrato con un riduttore epicicloidale da 54mm di 10: 1 rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS22-2804S-HG10
Tipo di motore: Bipolare
Angolo di passo: 0,18 Gradi
Tenuta della coppia senza cambio: 103Ncm(146once pollici)
Corrente/fase nominale: 2.8A
Resistenza di fase: 0.9ohms
Induttanza: 2.8mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 10 : 1
Efficienza: 85%
Gioco a vuoto: <=0,8 Gradi
Coppia massima ammissibile: 6Nm(849.7once pollici)
Momento ammissibile di coppia: 12Nm(1699once pollici)
Carico radiale massimo dell'albero: 250N
Temperatura ambiente: -10 - 90℃
Classe di isolamento: B
Rumore: <=50 dB
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 55mm
Lunghezza del cambio: 54mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 34mm
Lunghezza della chiavetta: 25mm
Numero di cavi: 4
Lunghezza del cavo: 320mm
Peso: 1500g
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del cambio | |
---|---|
Gioco a vuoto(Max.°) | 0.25 |
Efficienza | 95% |
Rapporto di cambio | 10:1 |
Lunghezza del cambio(mm) | 54 |
Tipo di Riduttore | Planetario |
Massimo.Coppia ammissibile(Ncm) | 600 |
Massimo.Coppia ammissibile(oz.in) | 849.7 |
Momento Coppia ammissibile(Ncm) | 1699.3 |
Carico radiale massimo dell'albero(N) | 400 |
Specifiche del motore | |
Induttanza(mH) | 2.8 |
Lunghezza cavo(mm) | 320 |
Dimensione della cornice | Nema 23 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 0.9 |
Corrente nominale (A) | 2.8 |
Diametro albero(mm) | 14 |
Lunghezza dell'albero(mm) | 34 |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta senza cambio(Ncm) | 103 |
Coppia di tenuta senza cambio(oz.in) | 145.86 |
Lunghezza motore(mm) | 55 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero | Passaggio chiave |
Specifica fisica | |
Peso(g) | 1500 |
