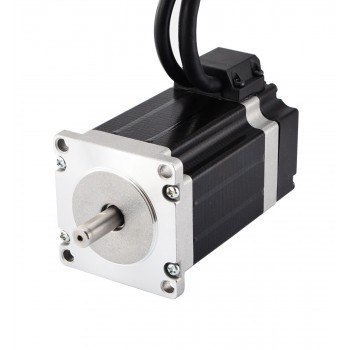

Nema 23 motore passo-passo ad anello chiuso bipolare 1,8 gradi 1,9 Nm 2,8 A 3,2 V con codificatore 1000 CPR
- Manuali e documentazione: Scheda tecnica completa:
Prezzo per Unità:€62.81(IVA esclusa)
Potrebbe anche interessarti
Nema 23 motore passo-passo ad anello chiuso bipolare 1,8 gradi 1,9 Nm 2,8 A 3,2 V con codificatore 1000 CPR
Specifiche del motore
Codice Articolo del Costruttore: 23HS30-2804D-E1000
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1,89Nm(267,6once pollici)
Corrente/fase nominale: 2,8A
Tensione nominale: 3,2V
Resistenza di fase: 1,13ohms
Induttanza: 5,4mH ± 20%(1KHz)
Dimensione telaio: 57 x 57mm
Altezza del motore: 76mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 21mm
Lunghezza Taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Specifica dell'encoder
Driving Tensione nominale: 5V
Corrente di uscita: 55mA
Risoluzione : 1000ppr
Segnale di uscita : 2 canali
Diametro del foro : Φ8mm
Frequenza di uscita : ≤1MHz
Velocità di marcia: ≤5000rpm
Protezione IP: IP20
Connessione
| A+ | A- | B+ | B- |
| Verde | Rosso | Giallo | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1,8 |
| Lunghezza del corpo(mm) | 76 |
| Coppia di tenuta (Ncm) | 189 |
| Coppia di tenuta (oz.in) | 267,6 |
| Induttanza(mH) | 5,4 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,13 |
| Corrente nominale (A) | 2,8 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Bipolare/Unipolare | Bipolare |
| Specifiche elettriche | |
| Frequenza di uscita(MHz) | ≤1MHz |
| Specifiche dell'encoder | |
| Tensione nominale(V) | 5V |
| Corrente di uscita(mA) | 55 |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 2 canali |
| Velocità di marcia(rpm) | ≤5000rpm |
| IP Protection | IP20 |
| Specifica fisica | |
| Peso(g) | 1250 |
