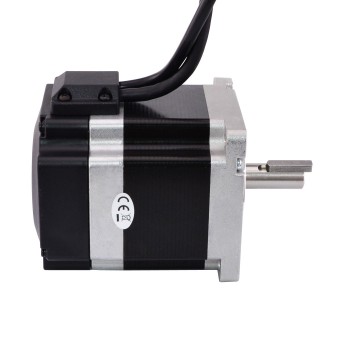

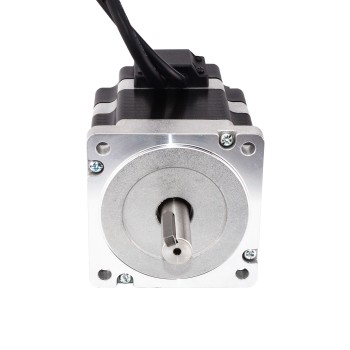

Motore passo-passo Nema 34 a circuito chiuso 1,8 gradi 4,5 Nm 5,5 A 2,2 V 3,78 V con codificatore 1000 CPR
-
Manuali e documentazione:
Scheda tecnica completa:
Motore passo-passo Nema 34 a circuito chiuso 1,8 gradi 4,5 Nm 5,5 A 2,2 V 3,78 V con codificatore 1000 CPR
Specifiche del motore
Codice Articolo del Costruttore: 34HS31-5504D-E1000
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 4.5Nm(637.25once pollici)
Corrente/fase nominale: 5.5A
Tensione nominale: 2.2V
Resistenza di fase: 0.4ohms
Induttanza: 3.5mH ± 20%(1KHz)
Dimensione telaio: 86 x 86mm
Altezza del motore: 108.5mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 37mm
Passaggio chiave Lunghezza: 25mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Specifica dell'encoder
Tipo di encoder: Ottico incrementale
Driving Tensione nominale: 5V
Corrente di uscita: 55mA
Risoluzione : 1000PPR(4000CPR)
Segnale di uscita : 2 canali
Diametro del foro : Φ8mm
Frequenza di uscita : ≤1MHz
Velocità di marcia: ≤5000rpm
Protezione IP: IP20
Connessione
PIN | 1 | 2 | 3 | 4 |
Motor | A+ | A- | B+ | B- |
PIN | 1 | 2 | 3 | 11 | 12 | 13 |
Encoder | EA+ | VCC | GND | EB+ | EB- | EA- |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Angolo di passo(°) | 1.8 |
Lunghezza del corpo(mm) | 80 |
Coppia di tenuta (Ncm) | 450 |
Coppia di tenuta (oz.in) | 637.3 |
Induttanza(mH) | 3.5 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 34 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 0.4 |
Corrente nominale (A) | 5.5 |
Diametro albero(mm) | 14 |
Lunghezza dell'albero(mm) | 37 |
Bipolare/Unipolare | Bipolare |
Specifiche elettriche | |
Frequenza di uscita(MHz) | ≤1MHz |
Specifiche dell'encoder | |
Tensione nominale(V) | 5V |
Corrente di uscita(mA) | 55 |
Risoluzione(CPR) | 1000 |
Canali del segnale di uscita | 2 canali |
Velocità di marcia(rpm) | ≤5000rpm |
IP Protection | IP20 |
Specifica fisica | |
Peso(g) | 2650 |
