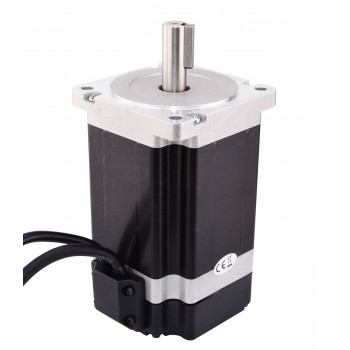

Nema 34 motore passo-passo ad anello chiuso bipolare 1,8 gradi 8,5 Nm 5 V 5 A con codificatore 1000 CPR
Specifiche del motore
- Codice Articolo del Costruttore: 34HS46-5004D-E1000
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 8.5Nm(1204oz.in)
- Corrente/fase nominale: 5A
- Tensione nominale: 5V
- Resistenza di fase: 1ohms
- Induttanza: 11mH ± 20%(1KHz)
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 114mm
- Diametro dell'asse: Φ14mm
- Lunghezza asta: 37mm
- Key-Way Lunghezza: 25mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
Specifica dell'encoder
- Driving Tensione nominale: 5V
- Corrente di uscita: 55mA
- Risoluzione : 1000ppr
- Segnale di uscita : 2 Channels
- Diametro del foro : Φ8mm
- Frequenza di uscita : ≤1MHz
- Velocità di marcia: ≤5000rpm
- Protezione IP: IP20
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Rosso
|
Giallo
|
Blu
|
Risorse
- Scheda tecnica completa: 34HS46-5004D-E1000.pdf
- 34HS46-5004D-E1000_Torque_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1.8 |
| Lunghezza del corpo(mm) | 114 |
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1203.7 |
| Induttanza(mH) | 11 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 34 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1 |
| Corrente nominale (A) | 5 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Bipolare/Unipolare | Bipolare |
| Specifiche elettriche | |
| Frequenza di uscita(MHz) | ≤1MHz |
| Specifiche dell'encoder | |
| Tensione nominale(V) | 5V |
| Corrente di uscita(mA) | 55 |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 2 canali |
| Velocità di marcia(rpm) | ≤5000rpm |
| IP Protection | IP20 |
| Specifica fisica | |
| Peso(g) | 4150 |
