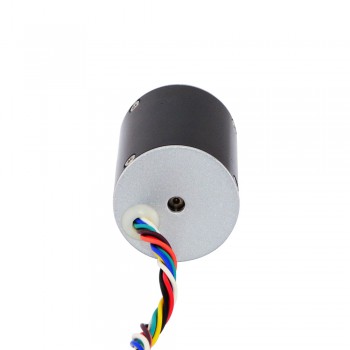

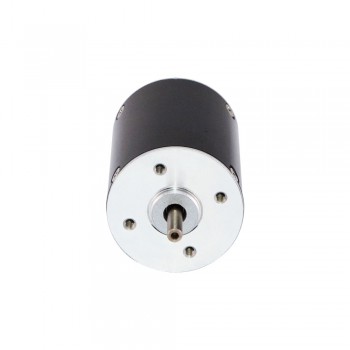

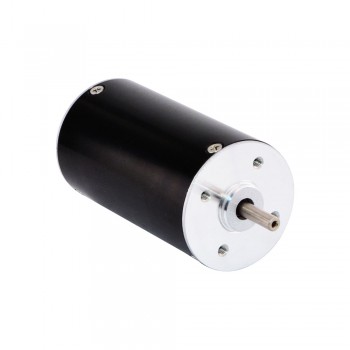

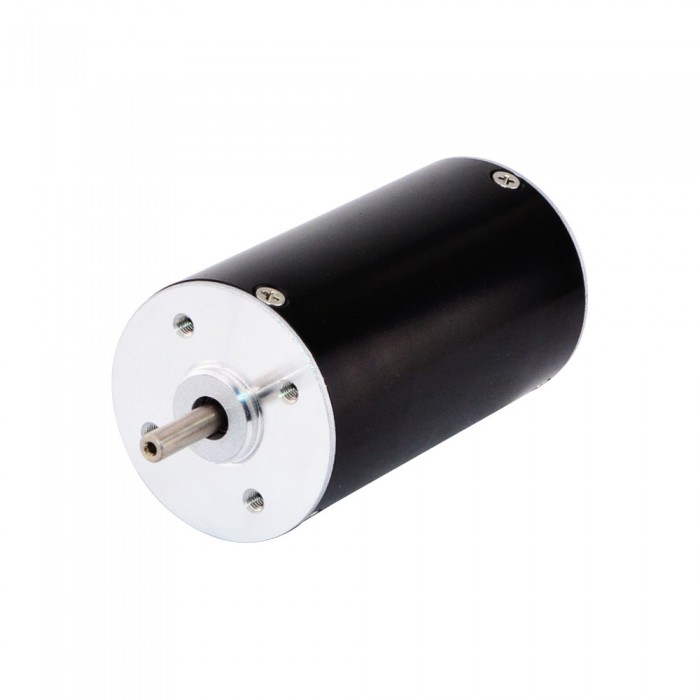

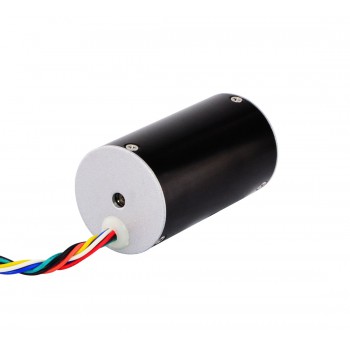

Motore CC senza spazzole 24V 4000RPM 0,179Nm 75W 5A Motore rotondo Ф42x83mm BLDC
Specifica Elettrica
- Codice Articolo del Costruttore: 42BLR83-24-01
- Fase: 3
- Poli: 4
- Tensione nominale: 24V
- Velocità nominale: 4000±10%RPM
- Noload Speed: 6200RPM
- Coppia nominale: 0.179Nm(25.35oz.in)
- Corrente nominale: 5±10%A
- Corrente a vuoto: 0.36A
- Potenza nominale: 75W
- Classe di isolamento: Class B
- Resistenza di isolamento: 100MΩ Min @500VDC
- Test di resistenza dielettrica: 500VAC per 1 minuto
Specifica Fisica
- Dimensione telaio: Φ42mm
- Altezza del motore: 83mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 20mm
- Numero di cavi: 8
- Lunghezza del cavo: 300mm
- Tipo di cuscinetto: NMB Ball Bearing, C3
- Sensore: Sensore di Sala
Connessione
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
Arancia
|
Verde
|
Marrone
|
Rosso
|
Nero
|
Giallo
|
Bianco
|
Blu
|
Risorse
- Scheda tecnica completa: 42BLR83-24-01.pdf
- 42BLR83-24-01.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
BLDC Motor Specification | |
---|---|
Tipo di cuscinetto | Cuscinetto a sfere NMB, C3 |
Classe di isolamento | Classe B |
Numero di cavo | 8 |
Numero di fasi | 3 |
Numero di poli | 4 |
Corrente nominale(A) | 5 |
Potenza nominale(W) | 75 |
Velocità nominale(rpm) | 4000±10% |
Coppia nominale(Nm) | 0.179 |
Coppia nominale(oz.in) | 25.35 |
Tensione nominale(V) | 24 |
Tipo di sensore | Sensore Hall |
Diametro albero(mm) | 5 |
Lunghezza dell'albero(mm) | 20 |
Dimensioni flangia(mm) | Ф42 |
Lunghezza del corpo(mm) | 83 |
Specifica fisica | |
Peso(g) | 600 |
