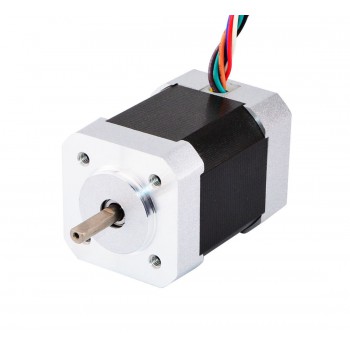

Motore BLDC 24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm 42BLR Motore CC senza spazzole
-
Manuali e documentazione:
Scheda tecnica completa:
Motore BLDC 24V 4000RPM 0.125Nm 52.5W 3.4A 42x42x60mm 42BLR Motore CC senza spazzole
Specifica Elettrica
Codice Articolo del Costruttore: 42BLS60-24-01
Fase: 3
Poli: 8
Tensione nominale: 24V
Velocità nominale: 4000±10%RPM
Velocità senza carico: 6500RPM
Coppia nominale: 0.125Nm(17.7once pollici)
Corrente nominale: 3.4±10%A
Corrente a vuoto: 0.7A
Potenza nominale: 52.5W
Classe di isolamento: Classe B
Resistenza di isolamento: 100MΩ minimo a 500V CC
Test di resistenza dielettrica: 500VAC per 1 minuto
Specifica Fisica
Dimensione telaio: 42x42mm
Altezza del motore: 59.2mm
Diametro dell'asse: Φ5mm
Lunghezza asta: 20mm
Tipo di albero: Taglio a D
Lunghezza taglio a D: 15mm
Rear Lunghezza asta: 13.5mm
Rear Diametro dell'asse: Φ5mm
Numero di cavi: 8
Lunghezza del cavo: 300mm
Tipo di cuscinetto: Cuscinetto a sfere NMB, C3
Sensore: Sensore di Sala
Peso: 0.45kg
Connessione
| U | V | W | +5V | GND | A | B | C |
| Arancia | Verde | Marrone | Rosso | Nero | Giallo | Bianco | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| BLDC Motor Specification | |
|---|---|
| Tipo di cuscinetto | Cuscinetto a sfere NMB, C3 |
| Classe di isolamento | Classe B |
| Numero di cavo | 8 |
| Numero di fasi | 3 |
| Numero di poli | 8 |
| Corrente nominale(A) | 3.4 |
| Potenza nominale(W) | 52.5 |
| Velocità nominale(rpm) | 4000±10% |
| Coppia nominale(Nm) | 0.125 |
| Coppia nominale(oz.in) | 17.7 |
| Tensione nominale(V) | 24 |
| Tipo di sensore | Sensore Hall |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Dimensioni flangia(mm) | 42x42 |
| Lunghezza del corpo(mm) | 59.2 |
| Specifica fisica | |
| Peso(g) | 600 |
