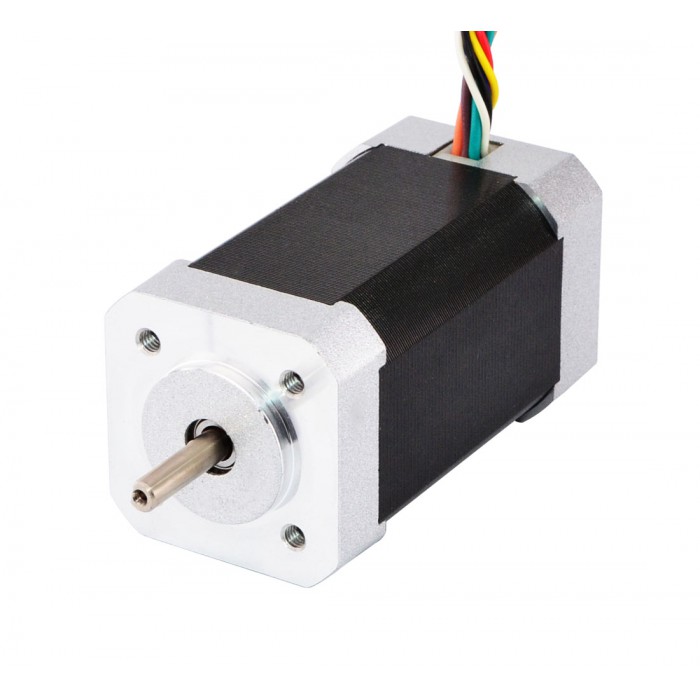

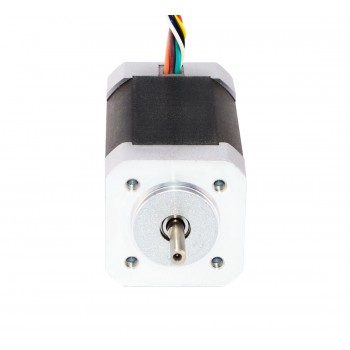

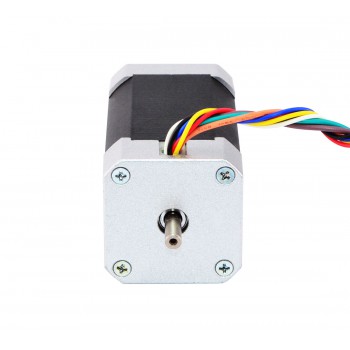

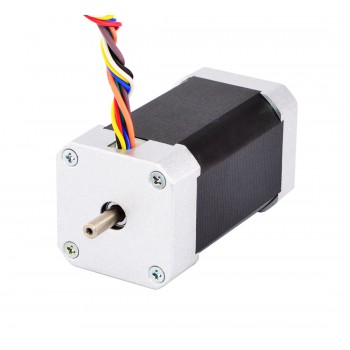

Motore BLDC 24V 24V Motore BLDC 4000RPM 0.185Nm 77.5W 4.8A 42BLR Motore CC senza spazzole
Specifica Elettrica
- Codice Articolo del Costruttore: 42BLS80-24-01
- Fase: 3
- Poli: 4
- Tensione nominale: 24V
- Velocità nominale: 4000±10%RPM
- Noload Speed: 5900RPM
- Coppia nominale: 0.185Nm(26.2oz.in)
- Corrente nominale: 4.8±10%A
- Corrente a vuoto: 0.5A
- Potenza nominale: 77.5W
- Classe di isolamento: Class B
- Resistenza di isolamento: 100MΩ Min @500VDC
- Test di resistenza dielettrica: 500VAC per 1 minuto
Specifica Fisica
- Dimensione telaio: 42x42mm
- Altezza del motore: 79.2mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 20mm
- Tipo di albero: D-cut
- D-cut Lunghezza: 15mm

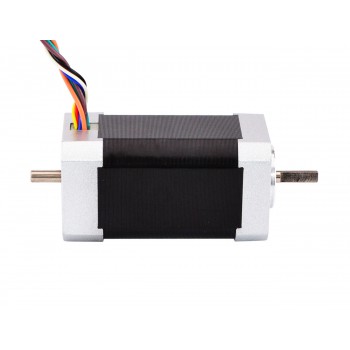

- Rear Lunghezza asta: 13.5mm
- Rear Diametro dell'asse: Φ5mm
- Numero di cavi: 8
- Lunghezza del cavo: 300mm
- Tipo di cuscinetto: NMB Ball Bearing, C3
- Sensore: Sensore di Sala
- Peso: 0.65kg
Connessione
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Arancia
|
Verde
|
Marrone
|
Rosso
|
Nero
|
Giallo
|
Bianco
|
Blu
|
Risorse
- Scheda tecnica completa: 42BLS80-24-01.pdf
- 42BLS80-24-01.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| BLDC Motor Specification | |
|---|---|
| Tipo di cuscinetto | Cuscinetto a sfere NMB, C3 |
| Classe di isolamento | Classe B |
| Numero di cavo | 8 |
| Numero di fasi | 3 |
| Numero di poli | 4 |
| Corrente nominale(A) | 4.8 |
| Potenza nominale(W) | 77.5 |
| Velocità nominale(rpm) | 4000±10% |
| Coppia nominale(Nm) | 0.185 |
| Coppia nominale(oz.in) | 26.2 |
| Tensione nominale(V) | 24 |
| Tipo di sensore | Sensore Hall |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Dimensioni flangia(mm) | 42x42 |
| Lunghezza del corpo(mm) | 79.2 |
| Specifica fisica | |
| Peso(g) | 650 |
