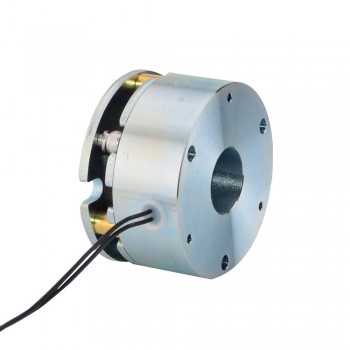

Freno elettromagnetico CC 24 V 2,0 Nm per motore passo-passo Nema 23 e 24
Questo freno è freno non eccitato e funziona con 24VDC, può creare Coppia di attrito statico massimo 2Nm (283.2oz.in). È una buona scelta per il motore passo-passo Nema 23 e Nema 24.
Il principio di funzionamento è:
Quando viene applicata l'energia elettrica, l'armatura viene spinta dalla forza elettromagnetica nel gruppo del corpo magnetico, che supera l'azione della molla. Ciò consente al disco di frizione di ruotare liberamente. Quando l'energia elettrica viene interrotta, la forza elettromagnetica viene rimossa e la molla di pressione forza meccanicamente la piastra dell'indotto per bloccare il disco di attrito tra sé e la piastra di pressione. Questo sviluppa la coppia per mantenere il carico.
Specifiche del freno
- Tipo di freno: non eccitato
- Coppia di attrito statico: 2Nm(283.2oz.in)
- Momento d'inerzia: 3.8x10-6 kg.cm2
- Tensione nominale: 24V
- Energia: 11.5W
- Classe di resistenza al calore: F
- Max. Velocità: 5000rpm
- Peso: 0.4kg
Risorse
- Scheda tecnica freno: SWB-03.pdf
- SWB-03.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del freno | |
|---|---|
| Max. Speed(rpm) | 5000 |
| Momento d'inerzia(kg.cm2) | 3.8x10-6 |
| Potenza(W) | 11.5 |
| Coppia di attrito statico(Nm) | 2 |
| Coppia di attrito statico(oz.in) | 283 |
| Tensione di guida(V) | 24 |
