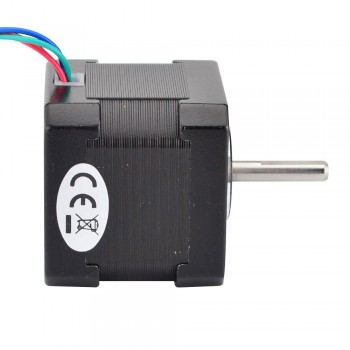

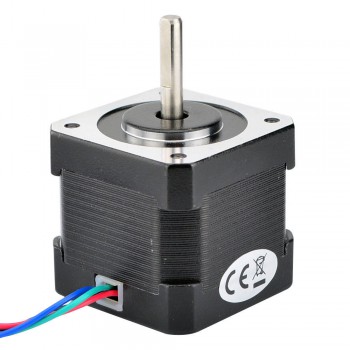

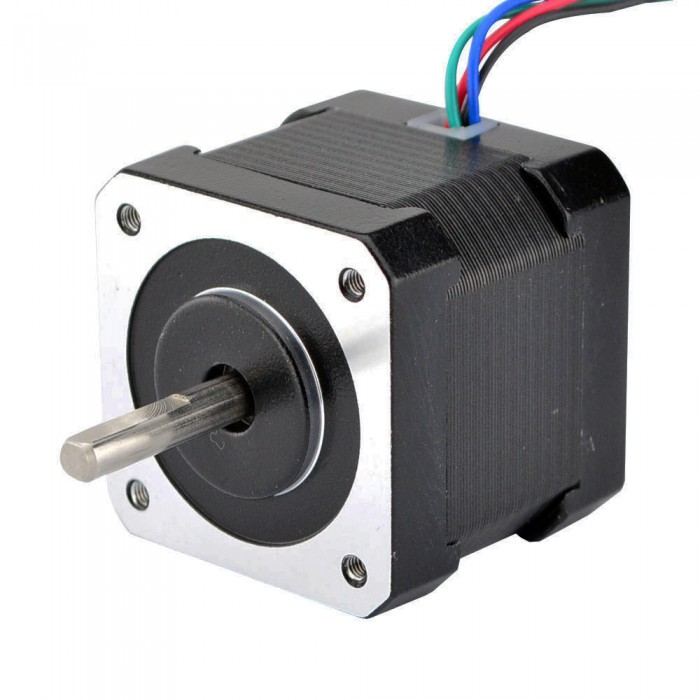

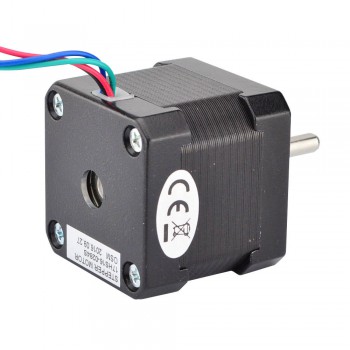

Motore passo-passo Nema 17 bipolare 1,8 gradi 36 Ncm 0,28 A 15,7V 42x42x40 mm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 17 bipolare 1,8 gradi 36 Ncm 0,28 A 15,7V 42x42x40 mm 4 fili
Questo motore passo-passo Nema 17 bipolare con angolo di passo di 1,8 gradi e dimensioni 42x42x40 mm. Ha 4 fili, ogni fase assorbe una corrente molto inferiore di 0,28 A, con una coppia di tenuta di 36 Ncm (51once pollici).
Specifiche elettriche:

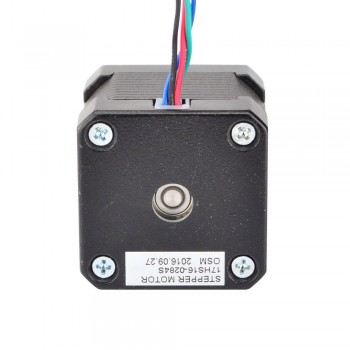

Codice produttore: 17HS16-0284S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 36Ncm(51once pollici)
Corrente/fase nominale: 0,28 A
Tensione: 15,7 V
Resistenza di fase: 56 ohm
Induttanza: 90 mH ± 20% (1 KHz);
Specifiche fisiche:
Dimensioni della cornice: 42 x 42 mm
Lunghezza del corpo: 40 mm
Diametro dell'albero: Φ5mm
Lunghezza dell'asta: 24 mm
Lunghezza taglio a D: 15 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 300 g
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Coppia di tenuta (Ncm) | 36 |
Coppia di tenuta (oz.in) | 51 |
Induttanza(mH) | 90 |
Resistenza di fase(ohm) | 56 |
Corrente nominale (A) | 0.28 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 40 |
Dimensioni telaio(mm) | 42x42 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero | Taglio a D |
Diametro albero(mm) | 5 |
Lunghezza dell'albero(mm) | 24 |
Numero di cavo | 4 |
Lunghezza cavo(mm) | 500 |
Peso(g) | 280 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
