Kit CNC motore passo-passo 1 asse 4.5Nm 1,8 Gradi Nema 34 Motore passo-passo e driver
Questo kit CNC incluso:

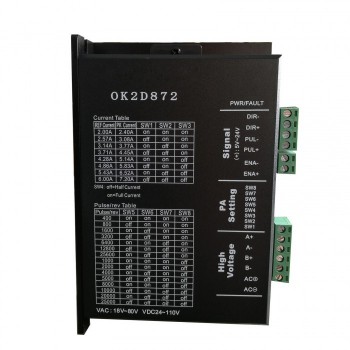

- 1 x OK2D872 Driver passo-passo digitale per motore passo-passo NEMA 23 NEMA 24 NEMA 34

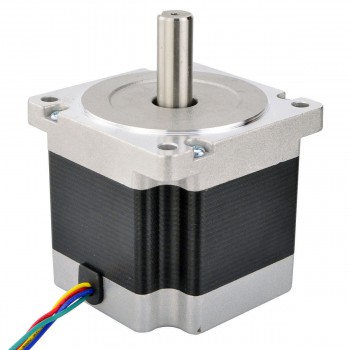

- 1 x Nema 34 CNC Motori Passo Passo 4.5Nm (637oz.in) 5.5A 86x86x80mm;
Specifiche del motore
- Codice Articolo del Costruttore: 34HS31-5504S
- Tipo di motore: bipolare passo passo
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 4.5Nm(637oz.in)
- Corrente/fase nominale: 5.5A
- Resistenza di fase: 0.4ohms
- Induttanza: 3.5mH ± 20%(1KHz)
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 80mm
- Diametro dell'asse: Φ14mm
- Lunghezza asta: 35mm
- Key-way Lunghezza: 25mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 2.3kg
Connessione
A+
|
A-
|
B+
|
B-
|
REd
|
Verde
|
Giallo
|
Blu
|
Specifica del driver:
Caratteristiche:
Costruito con alta suddivisione, basse vibrazioni, bassa generazione di calore e funzionamento stabile a bassa velocità;
Compensazione della coppia a media e alta velocità;
Controllo vettoriale della corrente, elevata efficienza della corrente;
Controllo integrato di accelerazione e decelerazione per migliorare la fluidità dell'avvio e dell'arresto;
È possibile selezionare le modalità di controllo a impulso singolo e doppio;
Memoria della posizione operativa del motore;
Isolamento optoaccoppiatore differenziale del segnale di ingresso, compatibile con 5 V ~ 24 V;
Protezione da sovracorrente, protezione da sovratensione;
Rilevamento automatico, selezione flessibile del metodo di conteggio del fronte dell'impulso;
La luce verde indica il funzionamento, mentre la luce rossa indica protezione o offline;
Le impostazioni correnti del quadrante SW1-3 sono mostrate nella tabella seguente.
Specifiche elettriche:
Corrente di picco in uscita: 1,4 ~ 5,6 A
Tensione in ingresso: 24-110 V CC, 18-80 V CA
Frequenza di ingresso a impulsi: 0~200kHz
Protezione:
a.Valore di azione della sovracorrente di picco 6A ±10%
b. Valore di azione della tensione di sovratensione 50VC
Velocità di comunicazione predefinita: 57,6 Kbps
Dimensioni complessive: 19,5x60x96 mm
Peso: circa 280 g;
Ambiente operativo e altre specifiche (Tj = 25 ℃/77 ℉):
Raffreddamento: raffreddamento naturale o raffreddamento forzato
Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
Umidità: 40%RH-90%RH
Temperatura operativa: 0 ℃ - 70 ℃
Vibrazione: 10-55 Hz/0,15 mm
Temperatura di conservazione: -20 ℃ - 80 ℃;
Risorse
- Scheda tecnica completa: 34HS31-5504S.pdf
- 34HS31-5504S_Torque_Curve.pdf
- Manuale del driver: OK2D872 user manual.pdf
- 34HS31-5504S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Angolo di passo(°) | 1.8 |
Lunghezza del corpo(mm) | 80 |
Coppia di tenuta (Ncm) | 450 |
Coppia di tenuta (oz.in) | 637.3 |
Induttanza(mH) | 3.5 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 34 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 0.4 |
Corrente nominale (A) | 5.5 |
Diametro albero(mm) | 14 |
Lunghezza dell'albero(mm) | 35 |
Specifiche del driver passo-passo | |
Tensione di guida(V) | 18 - 80VAC / 36 - 110VDC |
Corrente di uscita(A) | 2.4 - 7.2 |
Microstep(Passi/giro) | 400 - 51200 |
Massimo. Ingresso a impulsi(kHZ) | 200 |
Larghezza di impulso(μs) | 2.5 |
Specifica fisica | |
Peso(g) | 3250 |
