Kit motore passo-passo CNC a 1 asse 22,0 Nm 1,8 gradi coppia elevata Nema 42 motore passo-passo e driver
-
Manuali e documentazione:
Scheda tecnica del motore:
Manuale del conducente:
Kit motore passo-passo CNC a 1 asse 22,0 Nm 1,8 gradi coppia elevata Nema 42 motore passo-passo e driver

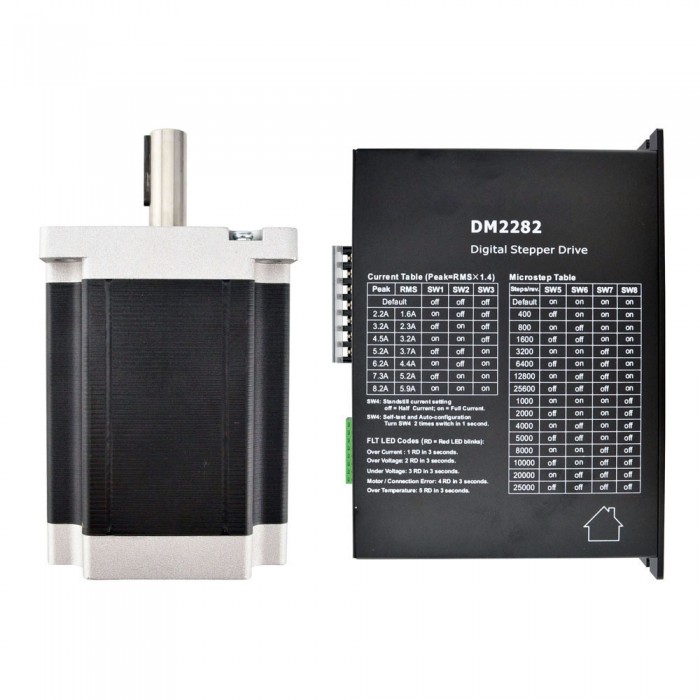

Questo kit CNC include:
1 x motore passo-passo digitale Leadshine DM2282 80-220 V CA con 0,5-8,2 A
1 x motore passo-passo Nema 42 CNC bipolare 30Nm (4248once pollici) 8A 110x201mm 4 fili

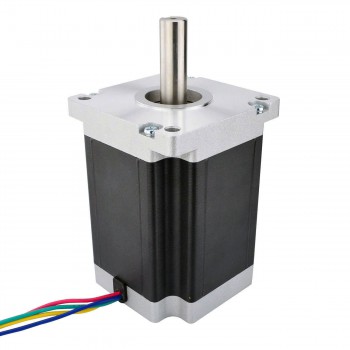

Specifiche del motore
Codice produttore: 42HS59-6004S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 22Nm(3115once pollici)
Corrente nominale/fase: 6A
Tensione: 4,8 V
Resistenza di fase: 0,8 ohm
Induttanza: 14 mH ± 20% (1 KHz)
Dimensioni della cornice: 110 x 110 mm
Lunghezza del corpo: 150 mm
Diametro albero: Φ19mm
Lunghezza dell'albero: 55,37 mm
Lunghezza chiavetta: 35 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 1,2 kg
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |

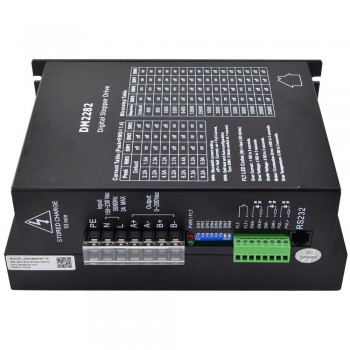

Specifiche del driver:
Il Multi-Stepping consente un input di step a bassa risoluzione per produrre un output di microstep più elevato, offrendo così un movimento del motore più fluido
La tecnologia di autoidentificazione del motore e di autoconfigurazione dei parametri offre risposte ottimali con diversi motori
L'anti-risonanza fornisce una coppia ottimale e annulla l'instabilità a medio raggio
Risoluzioni microstep programmabili, da full-step a 102.400, impostabili anche tramite DIP switch.
Avvio graduale senza "salto" all'accensione
Tensione di alimentazione fino a +220 VAC
Corrente di uscita programmabile, da 0,5 A a 8,2 A. Impostabile anche tramite DIP switch.
Frequenza massima: 200KHz
Ingresso TTL compatibile e optoisolato
Riduzione automatica della corrente inattiva (la velocità di riduzione può essere configurata tramite software)
Adatto per motori a 2 e 4 fasi
Supporta le modalità PUL/DIR e CW/CCW
Protezioni da sovratensione, sottotensione, sovracorrente, errore di fase;
