Kit motore passo-passo a 1 asse 8,5 Ncm 1,8 gradi Nema 34 Motore passo-passo e driver
-
Manuali e documentazione:
Scheda tecnica del motore:
Curva di coppia del motore:
Manuale del conducente:
Kit motore passo-passo a 1 asse 8,5 Ncm 1,8 gradi Nema 34 Motore passo-passo e driver
Questo kit CNC include:

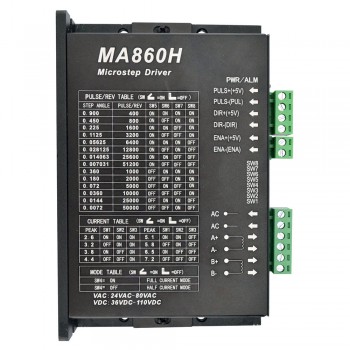

1 driver per motore passo-passo 2,4-7,2 A max 80 V CA o 110 V CC MA860H
1 x motore passo-passo CNC Nema 34 a doppio albero 8,5 Nm (1204 once pollici) 5 A 86 x 114 mm
Specifiche del motore
Codice produttore: 34HS46-5004D
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 8,5 Nm (1204 once in)
Corrente nominale/fase: 5A
Tensione: 5V
Resistenza di fase: 1ohm
Induttanza: 11 mH ± 20% (1 KHz)
Dimensioni della cornice: 86 x 86 mm
Lunghezza del corpo: 114 mm
Diametro albero: Φ14mm
Lunghezza dell'asta: 37 mm
Lunghezza taglio a D: 25 mm
Numero di cavi: 4
Lunghezza cavo: 300 mm
Peso: 1,2 kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Specifiche del driver:
Tensione di alimentazione fino a 80VAC o +110VDC
Corrente di uscita fino a 7,2 A
Tecnologia di autoregolazione
Tecnologia di controllo della corrente sinusoidale pura
Frequenza di ingresso impulsi fino a 300 KHz
Ingresso TTL compatibile e optoisolato
Riduzione automatica della corrente a vuoto
16 risoluzioni selezionabili in decimale e binario, fino a 51.200 passi/giro
Adatto per motori a 2 e 4 fasi
Protezione da cortocircuito, sovratensione, sovracorrente e cortocircuito
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1.8 |
| Lunghezza del corpo(mm) | 114 |
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1203.7 |
| Induttanza(mH) | 11 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 34 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1 |
| Corrente nominale (A) | 5 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Specifiche del driver passo-passo | |
| Tensione di guida(V) | 36 - 110VDC / 24 - 80VAC |
| Corrente di uscita(A) | 2.6 - 7.2 |
| Microstep(Passi/giro) | 400 - 51200 |
| Massimo. Ingresso a impulsi(kHZ) | 300 |
| Larghezza di impulso(μs) | 1.5 |
| Specifica fisica | |
| Peso(g) | 4900 |
