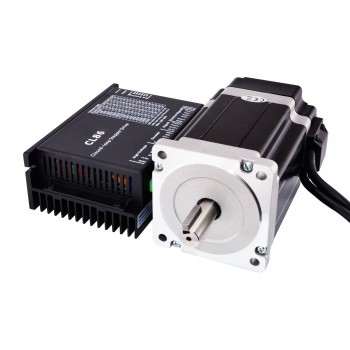

Kit CNC motore passo-passo ad anello chiuso 1 asse Motore e driver Nema 34 a coppia elevata 8,5 Ncm
-
Manuali e documentazione:
Scheda tecnica del motore:
Manuale del conducente:
Kit CNC motore passo-passo ad anello chiuso 1 asse Motore e driver Nema 34 a coppia elevata 8,5 Ncm
Questo kit CNC include:
1 x driver passo-passo ad anello chiuso 0~8.2A 24~80VDC per motore passo-passo Nema 34
1 x 8,5Nm[1204once pollici] Nema 34 motore passo-passo ad anello chiuso con codificatore 1000CPR
Specifiche del motore
Codice produttore: 34HS46-5004D-E1000
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 8,5 Nm (1204 once in)
Corrente nominale/fase: 5A
Tensione: 5V
Resistenza di fase: 1ohm
Induttanza: 11 mH ± 20% (1 KHz)
Dimensioni della cornice: 86 x 86 mm
Lunghezza del corpo: 114 mm
Diametro albero: Φ14mm
Lunghezza dell'asta: 35 mm
Lunghezza chiavetta: 25 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 1,2 kg
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Specifiche del driver:
Circuito chiuso, elimina la perdita di sincronizzazione
Gamma operativa più ampia: coppia più elevata e velocità più elevata
Riscaldamento del motore ridotto e maggiore efficienza
Movimento fluido e rumore del motore basso
Non è necessario un elevato margine di coppia
Nessuna messa a punto e sempre stabile
Risposta rapida, nessun ritardo e quasi nessun tempo di liquidazione
Elevata coppia all'avviamento e bassa velocità, elevata rigidità all'arresto
Offri prestazioni simili a quelle dei servoazionamenti a un costo molto inferiore
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Angolo di passo(°) | 1.8 |
Lunghezza del corpo(mm) | 114 |
Coppia di tenuta (Ncm) | 850 |
Coppia di tenuta (oz.in) | 1203.7 |
Induttanza(mH) | 11 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 34 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 1 |
Corrente nominale (A) | 5 |
Diametro albero(mm) | 14 |
Lunghezza dell'albero(mm) | 37 |
Specifiche elettriche | |
Frequenza di uscita(MHz) | ≤1 |
Specifiche del driver passo-passo | |
Tensione di guida(V) | 24 - 80 |
Corrente di uscita(A) | 0 - 8.2 |
Microstep(Passi/giro) | 400 - 51200 |
Massimo. Ingresso a impulsi(kHZ) | 200 |
Larghezza di impulso(μs) | 2.5 |
Specifiche dell'encoder | |
Tensione nominale(V) | 5 |
Corrente di uscita(mA) | 55 |
Risoluzione(CPR) | 1000 |
Canali del segnale di uscita | 2 canali |
Velocità di marcia(rpm) | ≤5000 |
IP Protection | IP20 |
Specifica fisica | |
Peso(g) | 5000 |
