Kit motore passo-passo a 4 assi 13,0 Nm 1,8 gradi Nema 34 Motore passo-passo, driver e alimentatore

Kit motore passo-passo a 4 assi 13,0 Nm 1,8 gradi Nema 34 Motore passo-passo, driver e alimentatore
NO.:4-MA860H-34HS59
Scrivi una recensione
Il nostro prezzo:€655.99
Quantità:- +

Prezzo all'ingrosso:
Quantità Prezzo unitario Sconto
2 €623.20 5%
5 €610.07 7%
10 €590.39 10%
50 €557.59 15%
Aggiungi al carrello

This CNC kit included:

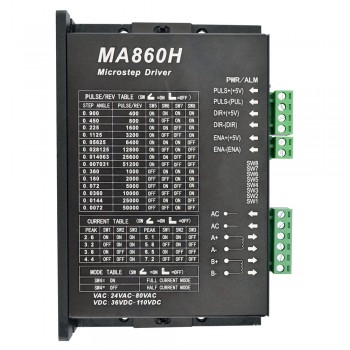

  • 4 x Stepper Motor Driver 2.4-7.2A Max 80VAC or 110VDC MA860H
  • 4 x 13Nm (1841oz.in) of Nema 34 Stepper Motor
  • 4 x 350W 60V 5.9A 115/230V Switching Power Supply

Driver Specification

  • High performance, cost-effective
  • Supply voltage up to 80VAC or +110VDC
  • Output current up to 7.2A
  • Self-adjustment technology
  • Pure-sinusoidal current control technology
  • Pulse input frequency up to 300 KHz
  • TTL compatible and optically isolated input
  • Automatic idle-current reduction
  • 16 selectable resolutions in decimal and binary, up to 51,200 steps/rev
  • Suitable for 2-phase and 4-phase motors
  • Short-voltage, over-voltage, over-current and short-cicuit protection

Specifiche del motore

  • Manufacturer Part Number: 34HS59-5004S
  • Motor Type: Bipolar Stepper
  • Step Angle: 1,8 gradi
  • Holding Torque: 13Nm(1841oz.in)
  • Rated Current/phase: 5A
  • Voltage: 5V
  • Phase Resistance: 1ohms
  • Inductance: 11mH ± 20%(1KHz)
  • Frame Size: 86 x 86mm
  • Body Length: 150mm
  • Shaft Diameter: Φ14mm
  • Shaft Length: 37mm
  • D-cut Length: 25mm
  • Number of Leads: 4
  • Lead Length: 500mm
  • Weight: 5kg

Connessione

A+
A-
B+
B-
Rosso
Verde
Giallo
Blu



Power Specification

  • 60V DC 5.9A output
  • AC input voltage range: 93~132V/176~264VAC
  • 115V/230V AC selected by switch
  • High efficiency low cost
  • Forced air cooling by built-in DC fan
  • Low output ripple and yawp
  • Over current, over voltage, short circuit and overheat protections
  • 215*115*50mm (L*W*H)

Risorse

Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!

Prev: Kit router CNC a 4 assi 3.1Nm 1,8 Gradi Nema 24 Motore passo-passo e driver passo-passo
Next: Kit motore passo-passo a 4 assi 3.1Nm 1,8 Gradi Nema 24 Motore passo-passo e driver e alimentatore
Specifiche del motore
Angolo di passo(°) 1.8
Lunghezza del corpo(mm) 150
Coppia di tenuta (Ncm) 1300
Coppia di tenuta (oz.in) 1841
Induttanza(mH) 11
Lunghezza cavo(mm) 500
Dimensione della cornice Nema 34
Numero di cavo 4
Resistenza di fase(ohm) 1
Corrente nominale (A) 5
Diametro albero(mm) 14
Lunghezza dell'albero(mm) 37
Specifiche del driver passo-passo
Tensione di guida(V) 36 - 110VDC / 24 - 80VAC
Corrente di uscita(A) 2.6 - 7.2
Microstep(Passi/giro) 400 - 51200
Massimo. Ingresso a impulsi(kHZ) 300
Larghezza di impulso(μs) 1.5
Specifica fisica
Peso(g) 28100
