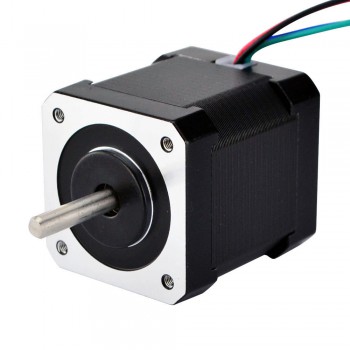

Motore passo-passo Nema 17 a doppio albero bipolare 1,8 gradi 44 Ncm 1,68 A 2,8 V 42x48 mm 4 fili
Questo motore passo-passo Nema 17 Bipolare con Angolo di passo 1,8 gradi e dimensioni 42x42x48mm. Ha 4 fili, ogni fase disegna 1.68A, con Coppia di tenuta 44Ncm (62.3oz.in). È un'ottima scelta per la stampante 3D, È disponibile un albero Posteriore.
Specifica Elettrica
- Codice Articolo del Costruttore: 17HS19-1684D
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 44Ncm(62.3oz.in)
- Corrente/fase nominale: 1.68A
- Resistenza di fase: 1.65ohms
- Induttanza: 2.8mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 48mm
- Diametro dell'asse: Φ5mm
- Davanti Lunghezza asta: 24mm
- Posteriore Lunghezza asta: 13mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 390g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 17HS19-1684D.pdf
- Curva di coppia: 17HS19-1684D Torque Curve.pdf
- 17HS19-1684D.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 44 |
| Coppia di tenuta (oz.in) | 62.3 |
| Induttanza(mH) | 2.8 |
| Resistenza di fase(ohm) | 1.65 |
| Corrente nominale (A) | 1.68 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 400 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
