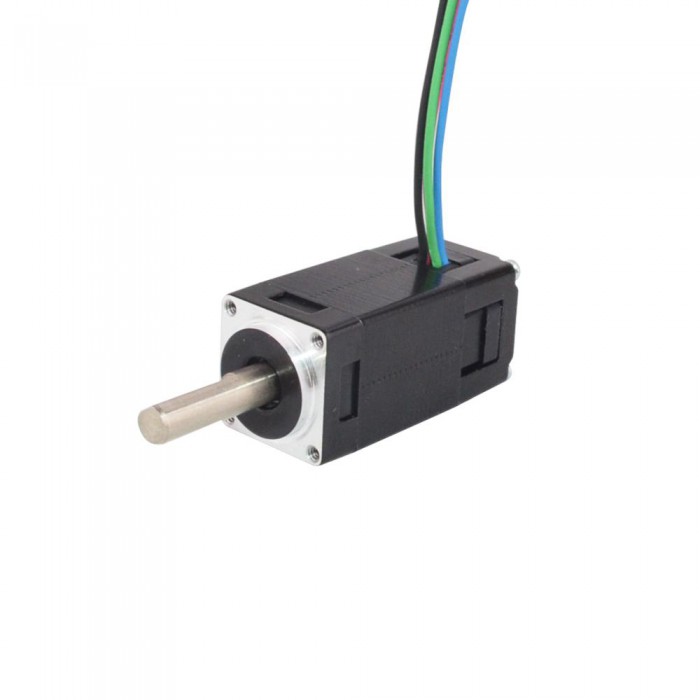

Miniatura Nema 6 motore passo-passo bipolare 1,8 gradi 0,58Ncm 0,3A 14x14x30mm 4 fili
Specifica Elettrica
- Codice Articolo del Costruttore: 6HS12-0304S
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 0.58 Ncm(0.82oz.in)
- Corrente/fase nominale: 0.3 A
- Tensione nominale: 22 ohms
- Induttanza: 3.4 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 14 x 14 mm
- Altezza del motore: 30 mm
- Diametro dell'asse: Φ4 mm
- Lunghezza asta: 15 mm
- D-cut Lunghezza asta: 10 mm
- Numero di cavi: 4
- Lunghezza del cavo: 300 mm
- Peso: 30 g
Connessione
A+
|
A-
|
B+
|
B-
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 6HS12-0304S.pdf
- Curva di coppia: 6HS12-0304S Torque Curve.pdf
- 6HS12-0304S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Coppia di tenuta (Ncm) | 0.58 |
Coppia di tenuta (oz.in) | 0.82 |
Induttanza(mH) | 3.4 |
Resistenza di fase(ohm) | 22 |
Corrente nominale (A) | 0.3 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 30 |
Dimensioni telaio(mm) | 14 x 14 |
Lunghezza cavo(mm) | 300 |
Numero di cavo | 4 |
Diametro albero(mm) | 4 |
Lunghezza dell'albero(mm) | 15 |
Tipo di albero | D-Cut |
Albero singolo/Albero doppio | Albero singolo |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
