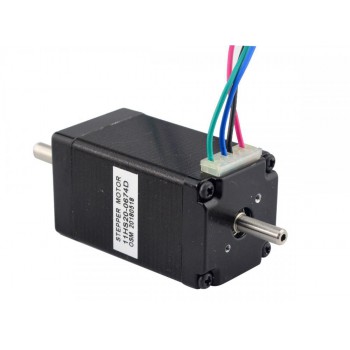

Motore passo-passo Nema 11 a doppio albero bipolare 1,8 gradi 12 Ncm 0,67 A 6,2 V 28x28x51 mm 4 fili
Questo motore passo-passo Nema 11 Bipolaree con Angolo di passo 1,8 gradi e dimensioni 28x28x51mm. Ha 4 fili, ogni fase disegna corrente 0.67A a 6.2V, con Coppia di tenuta 12Ncm (16.99oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 11HS20-0674D
- Tipo di motore: Bipolare Stepper
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 12Ncm(16.99oz.in)
- Corrente/fase nominale: 0.67A
- Resistenza di fase: 9.2ohms
- Induttanza: 5.7mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 51mm
- Diametro dell'asse: Φ5mm
- Davanti Lunghezza asta: 20mm
- Posteriore Lunghezza asta:12mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 194g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 11HS20-0674D.pdf
- Curva di coppia: 11HS20-0674D Torque Curve.pdf
- 11HS20-0674D.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 12 |
| Coppia di tenuta (oz.in) | 17.00 |
| Induttanza(mH) | 5.7 |
| Resistenza di fase(ohm) | 9.2 |
| Corrente nominale (A) | 0.67 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 51 |
| Dimensioni telaio(mm) | 28x28 |
| Lunghezza cavo(mm) | 500 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Tipo di albero | D-Cut |
| Albero singolo/Albero doppio | Albero doppio |
| Peso(g) | 200 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
