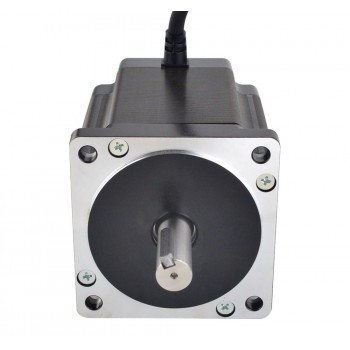

E Series Nema 34 Motore passo-passo bipolare ad alta coppia 1,8 gradi 8,2 Nm 6,0 A 86x86x114mm 4 fili
Specifica Elettrica
- Codice Articolo del Costruttore: 34HE45-6004S
- Numero Di Fase: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 8.2 Nm(1161.22oz.in)
- Corrente/fase nominale: 6.0 A
- Resistenza di fase: 0.51 ohms± 10%
- Induttanza: 5.1 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86 x 86 mm
- Altezza del motore: 114 mm
- Diametro dell'asse: Φ14 mm
- Lunghezza asta: 37 mm
- Lunghezza chiavetta: 25 mm
- Numero di cavi: 4
- Lunghezza del cavo: 500 mm
- Peso: 3.7 kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 34HE45-6004S.pdf
- Curva di coppia: 34HE45-6004S Curva di coppia.pdf
- 34HE45-6004S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 820 |
| Induttanza(mH) | 5.1 |
| Resistenza di fase(ohm) | 0.51 |
| Corrente nominale (A) | 6.0 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 114 |
| Dimensioni telaio(mm) | 86 x 86 |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Tipo di albero | Keyway |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 3700 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
